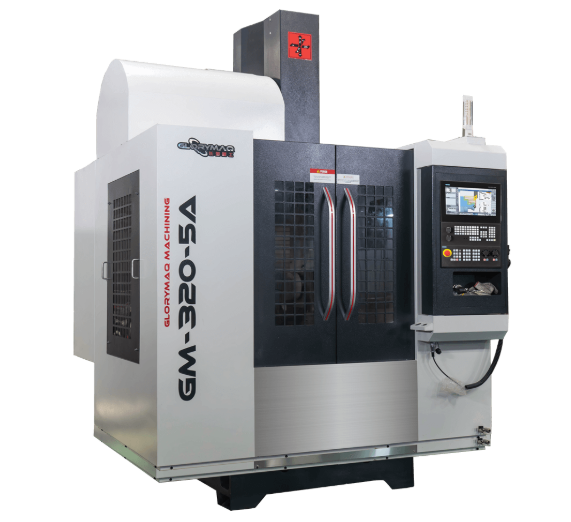

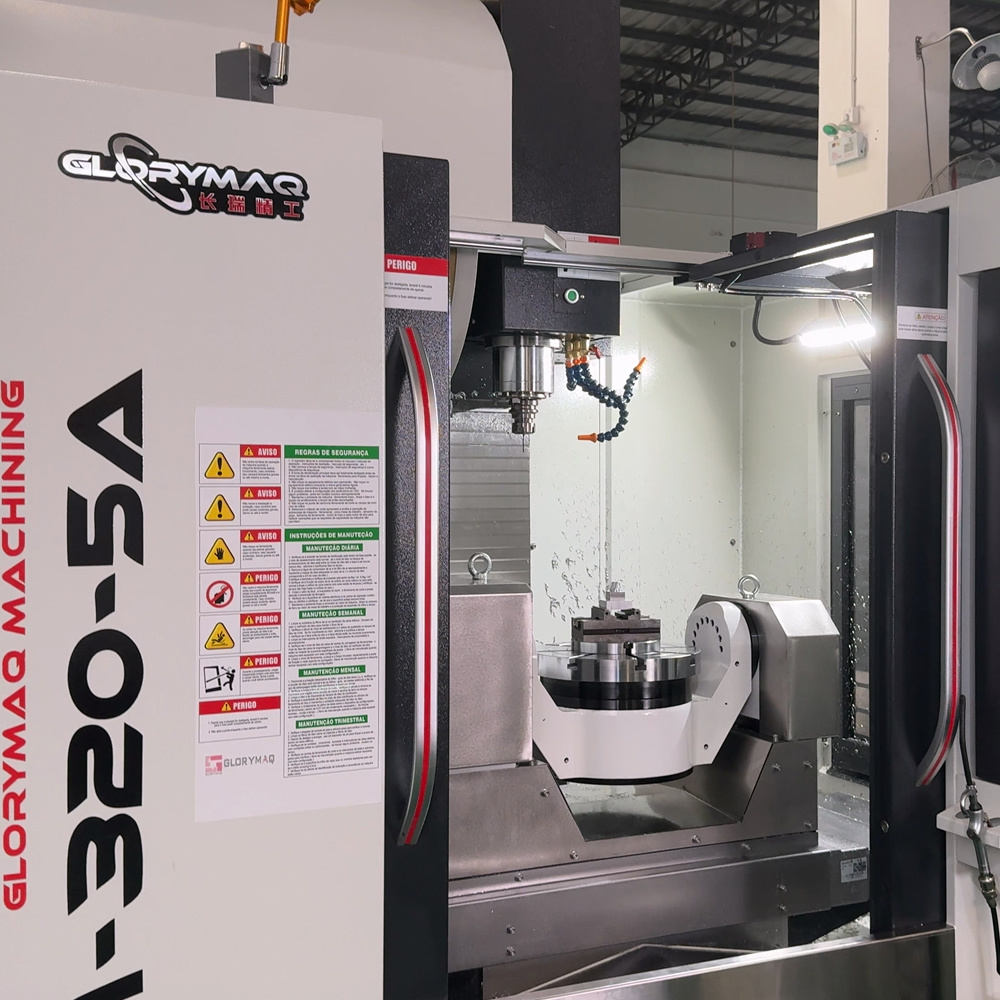

5osé obráběcí centrum GM-320-5A
5osé obráběcí centrum GM-320-5A představuje výkonné a flexibilní řešení pro komplexní obrábění dílců s vysokými nároky na přesnost a produktivitu. Stroj je navržen tak, aby umožňoval obrábění od hrubování až po dokončovací operace ve jedné upnutí, čímž minimalizuje potřebu přesunů dílů mezi stroji a zkracuje výrobní čas.
Konstrukce a výkon

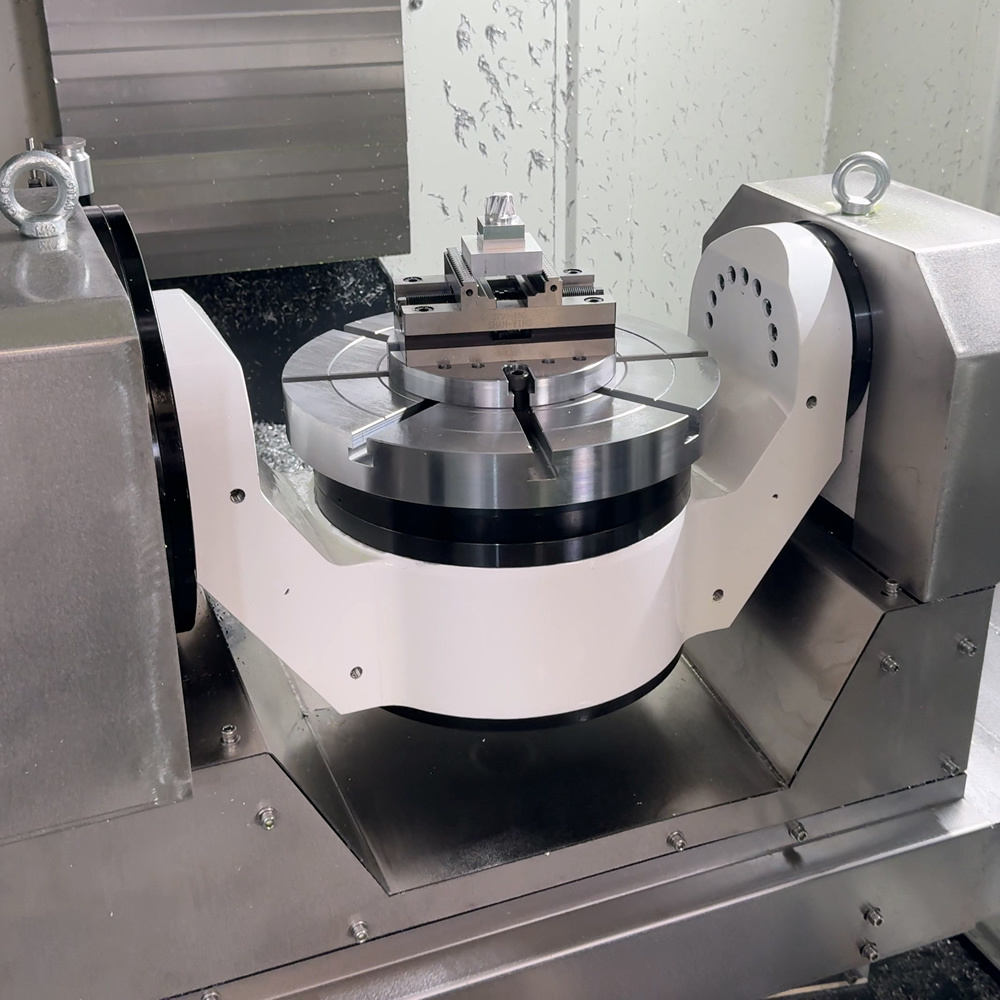

GM-320-5A je robustní 5osé vertikální centrum s přímým pohonem vřetena a dynamicky navrženým stolem, které zajišťují vysokou tuhost, stabilitu a přesnost i při náročných obráběcích úlohách. Součástí je efektivní systém mazání a možnost doplnit stroj o automatické odstraňování třísek či další prvky automatizace.
Klíčové technické parametry
-
Pracovní rozsah os (X/Y/Z): 500 × 510 × 450 mm
-
Otáčení os A/C: ±120° / 360°
-
Max. průměr obrobku: Φ400 mm
-
Max. hmotnost obrobku: 60 kg
-
Vřeteno – rychlost: 12 000 rpm
-
Vřetenový výkon: 7,5 kW
-
Vřeteno – točivý moment: 25 / 30 N·m
-
Pohon XYZ: 1,5 / 1,5 / 3 kW
-
Rychloposuv (X/Y/Z): 24 m/min
-
Řezný posuv: 10 m/min
-
Přesnost opakování (XYZ): 0,008 mm
-
Nástrojový zásobník: 24 pozic
-
Max. hmotnost nástroje: 8 kg
-
Rozměry stroje: 1900 × 2200 × 2500 mm
-
Hmotnost stroje: cca 3500 kg
Možnosti konfigurace
Stroj je standardně dodáván s 24pozicovým nástrojovým zásobníkem a může být vybaven řídicími systémy podle požadavků zákazníka. Přímý pohon vřetena a robustní konstrukce umožňují vyšší dynamiku obrábění a spolehlivý výkon i při složitých 5osých operacích.
Vlastnosti a použití
GM-320-5A je ideální pro obrábění komplexních dílců s více plochami, hlubokými kapsami či zakřivenými tvary s nutností 5osého přístupu. Stroj je vhodný pro rychlé přechodové série i zakázkovou výrobu v oborech jako jsou 3C elektronika, letecký průmysl, automobilový průmysl, přesné formy a další aplikace vyžadující vysokou přesnost a flexibilitu.
