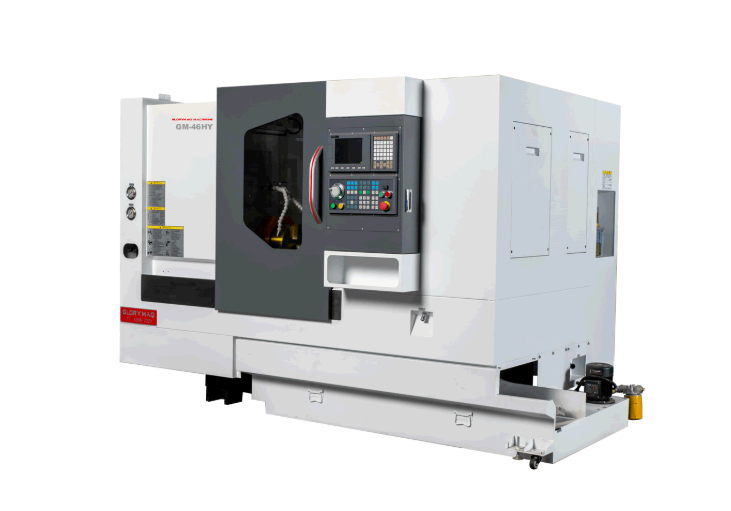

CNC soustruh Glorymaq GM-46HY se šikmým ložem
Soustružení, frézování a vrtání v jednom upnutí
Glorymaq GM-46HY je moderní CNC soustruh se šikmým ložem, poháněnými nástroji a řízenou osou Y, určený pro komplexní obrábění rotačních dílů. Stroj umožňuje kombinaci soustružení, frézování, vrtání a závitování v jednom pracovním cyklu, čímž výrazně zkracuje výrobní časy a zvyšuje přesnost hotových dílů.
Robustní konstrukce, vysoká tuhost a přesné polohování předurčují tento model pro kusovou i sériovou výrobu náročných komponentů.
Klíčová technická specifikace
Vřeteno
-
Typ vřetenové hlavy: A2-6 / A2-8
-
Průměr otvoru vřetena: 65 / 75 / 102 mm
-
Max. průměr tyče (průchod): 51 / 63 / 89 mm
-
Sklíčidlo: 8″ / 10″ / 12″
-
Max. otáčky vřetena:
-
3000 ot/min (A2-6)
-
2000 ot/min (A2-8)
-
Obrábění
-
Max. oběžný průměr nad ložem: 450 mm
-
Max. průměr obrábění: 420 mm
-
Max. délka obrábění: 450 mm
Pojezdy a posuvy
-
Pojezdy os:
-
X: 210 mm
-
Z: 610 mm
-
Y: ±50 mm
-
-
Rychloposuvy:
-
X/Z: 25 m/min
-
Nástrojový systém
-
Nástrojová hlava: Servo revolver 12 pozic
-
Poháněné nástroje: ano
-
Výkon poháněných nástrojů: 1,8 kW
Výkony a řízení
-
Motor vřetena: 7,5 kW
-
Řídicí systém: Siemens 828D / Fanuc / Syntec (česká lokalizace)
Koník a konstrukce
-
Koník: MT-5, hydraulický
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Hmotnost stroje: cca 4 500 kg
Výhody pro vaši výrobu
✅ Poháněné nástroje a osa Y – více operací v jednom upnutí
✅ Šikmé lože – vysoká tuhost a efektivní odvod třísek
✅ Servo revolver 12T – rychlá a přesná výměna nástrojů
✅ Vysoká přesnost a stabilita při dlouhodobém provozu
✅ Vhodné pro kusovou i sériovou výrobu
Možnosti konfigurace na míru
-
Podavač tyčí
-
Měřicí a nástrojové sondy
-
Automatické vyhazování obrobků
-
Renishaw, Marposs a další systémy
