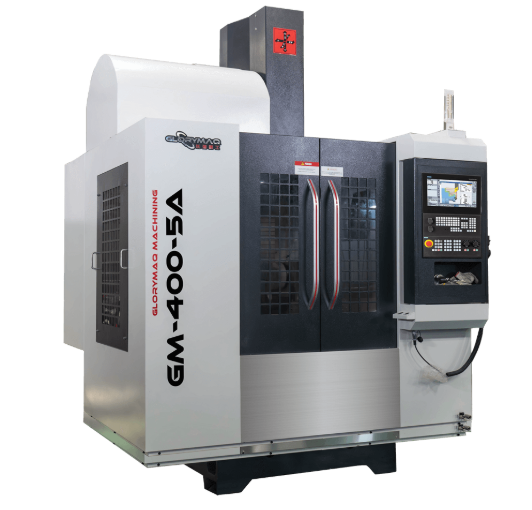

5osé obráběcí centrum GM-400-5A
Výkonné 5osé obráběcí centrum GM-400-5A je navrženo pro náročné obrábění dílců s komplexní geometrií a vysokými požadavky na přesnost. Díky pokročilé konstrukci se jedná o univerzální řešení vhodné pro zpracování od prototypů až po sériovou výrobu složitých součástí.
Konstrukce a výkon
GM-400-5A je vertikální 5osé centrum s dynamicky vyváženou konstrukcí a přímým pohonem vřetena, které zajišťují stabilní chod stroje i při náročných obráběcích operacích. Konstrukce je optimalizovaná pro vysokou tuhost, přesnost a dlouhodobou provozní spolehlivost.
Klíčové technické parametry
-
Pojezd os (X/Y/Z): 700 × 360 × 400 mm
-

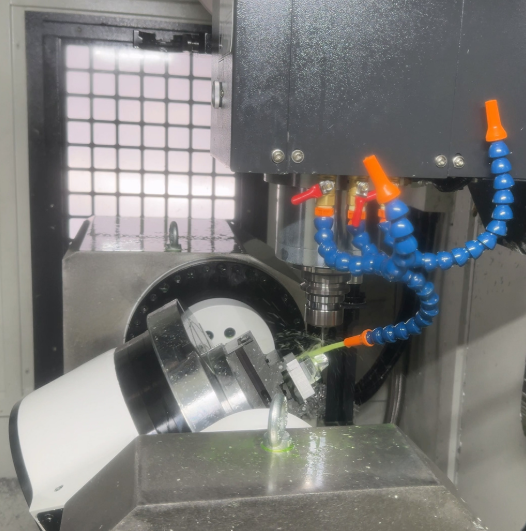

Pojezd os A/C: ±110° / 360°
-
Vzdálenost vřeteno–sloup: 150–550 mm
-
Maximální průměr obrobku: Φ400 mm
-
Maximální hmotnost obrobku: 200 kg
-
Vřeteno – otáčky: 12 000 rpm
-
Výkon vřetena: 7,5 / 11 kW
-
Točivý moment: 25 / 30 N·m
-
Motorová výkonová osa X/Y/Z: 3/3/3 kW
-
Typ vedení X/Y/Z: lineární vedení 35/35/30 mm
-
Rychloposuv (X/Y/Z): 24 m/min
-
Řezný posuv: 10 m/min
-
Přesnost polohování (X/Y/Z): ±0,008 mm
-
Opakovatelná přesnost os A/C: ±10″ / ±5″
-
Kapacita nástrojů: až 24 ks
-
Max. hmotnost nástroje: 16 kg
-
Rozměry stroje: cca 3100 × 2400 × 3100 mm
-
Hmotnost stroje: cca 5800 kg
Možnosti konfigurace
Stroj lze vybavit volitelnými řídicími systémy (např. SYNTEC 22MA nebo SIEMENS-828D) podle požadavků na ovládání a integraci do výrobních procesů.
Vlastnosti a použití

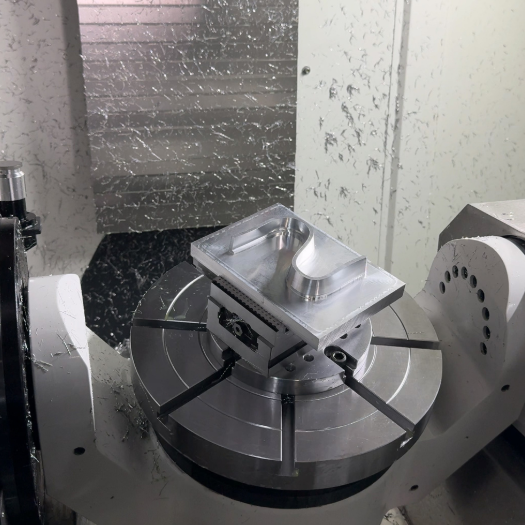

GM-400-5A je vhodný pro obrábění komplexních dílců s více plochami a zakřivenými detaily bez nutnosti více upnutí. Díky pětiosému řízení umožňuje efektivní obrábění od hrubovacích až po dokončovací operace ve jednom upnutí, čímž minimalizuje výrobní časy a zvyšuje kvalitu dílů.
