GM-V1380

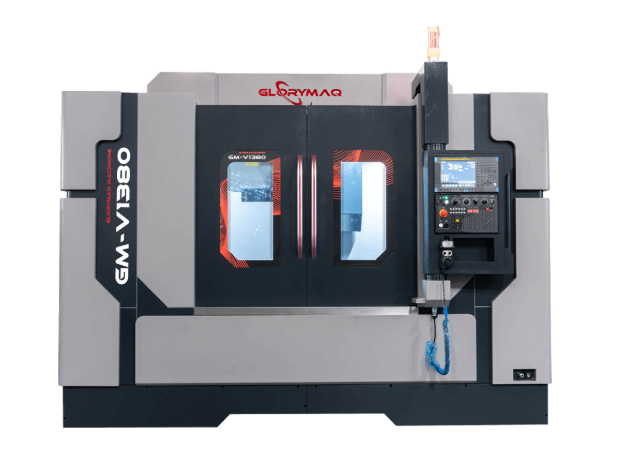

CNC vertikální obráběcí centrum Glorymaq GM-V1380

Glorymaq GM-V1380 je moderní tříosé CNC vertikální obráběcí centrum navržené pro komplexní obrábění dílců s vysokými nároky na tuhost, přesnost a produktivitu. Stroj je vhodný pro obrábění velkých a těžkých součástí z oceli, nerezových slitin, hliníku a dalších materiálů. Vertikální uspořádání vřetena a stolu zajišťuje vysokou řeznou sílu, stabilitu a kvalitu povrchu obráběných prvků.

Technická specifikace

Pracovní prostor

• Pojezdy os X / Y / Z: 1300 × 800 × 700 mm

• Vzdálenost od středu vřetena k sloupu: 855 mm

• Vzdálenost od čela vřetena k pracovnímu stolu: 190–890 mm / 160–860 mm

Pracovní stůl

• Rozměr stolu: 1400 × 800 mm

• T-drážky: 7 × 18 × 110 mm

• Maximální zatížení stolu: 1300 kg

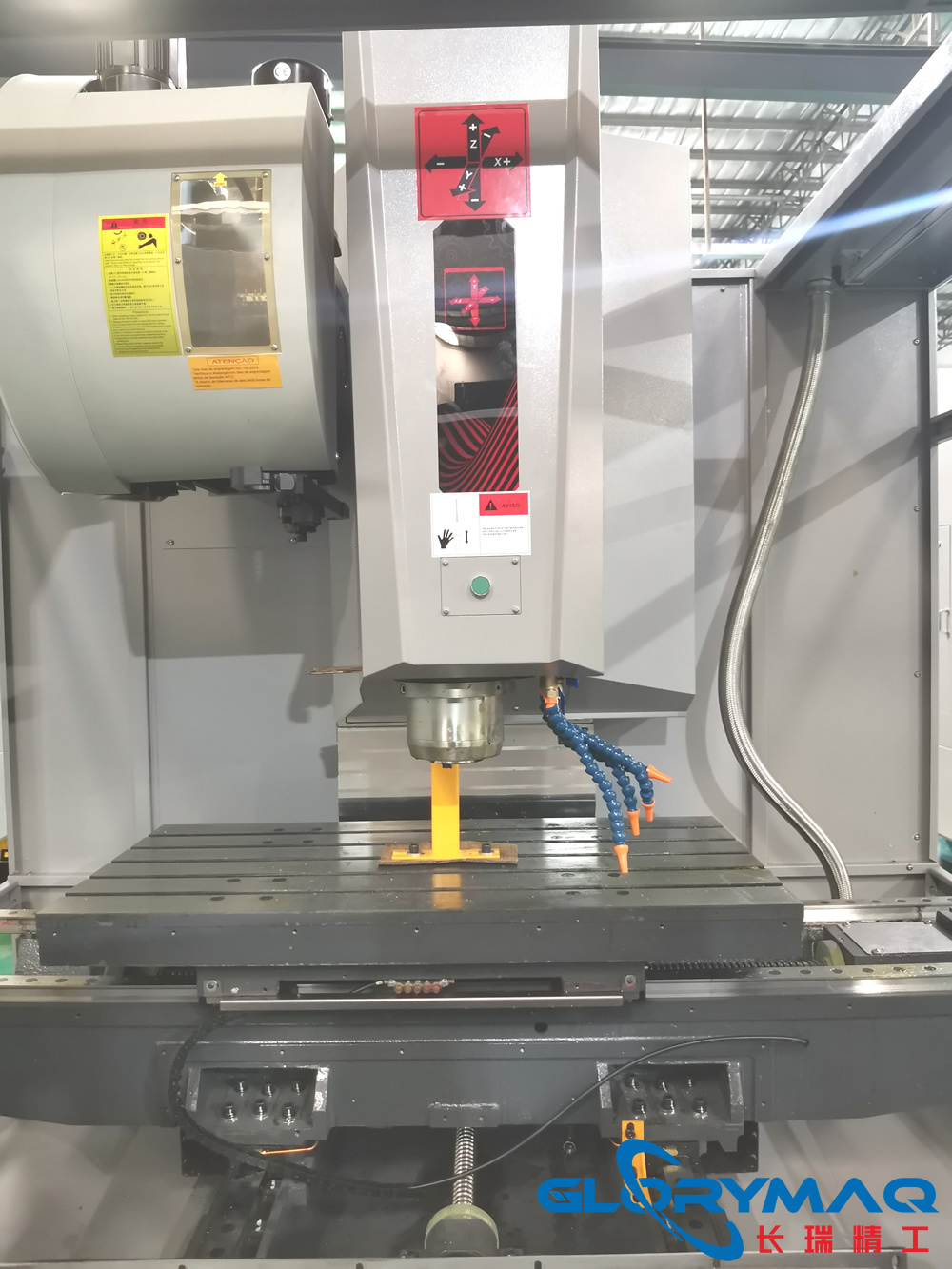

Vřeteno a výkon

• Kužel vřetena: BT40 / BT50 (ISO40 / ISO50)

• Otáčky vřetena: 6000 / 8000 ot/min (volitelně)

• Výkon motoru vřetena: 15 kW (základní); možnost vyšších výkonů podle konfigurace zákazníka

• Typ pohonu vřetena: řemenový

Posuvy a přesnost

• Rychloposuv os X / Y / Z: 24 / 24 / 24 m/min

• Přesnost polohování: ±0,008 mm / 300 mm

• Opakovatelnost: ±0,008 mm / 300 mm

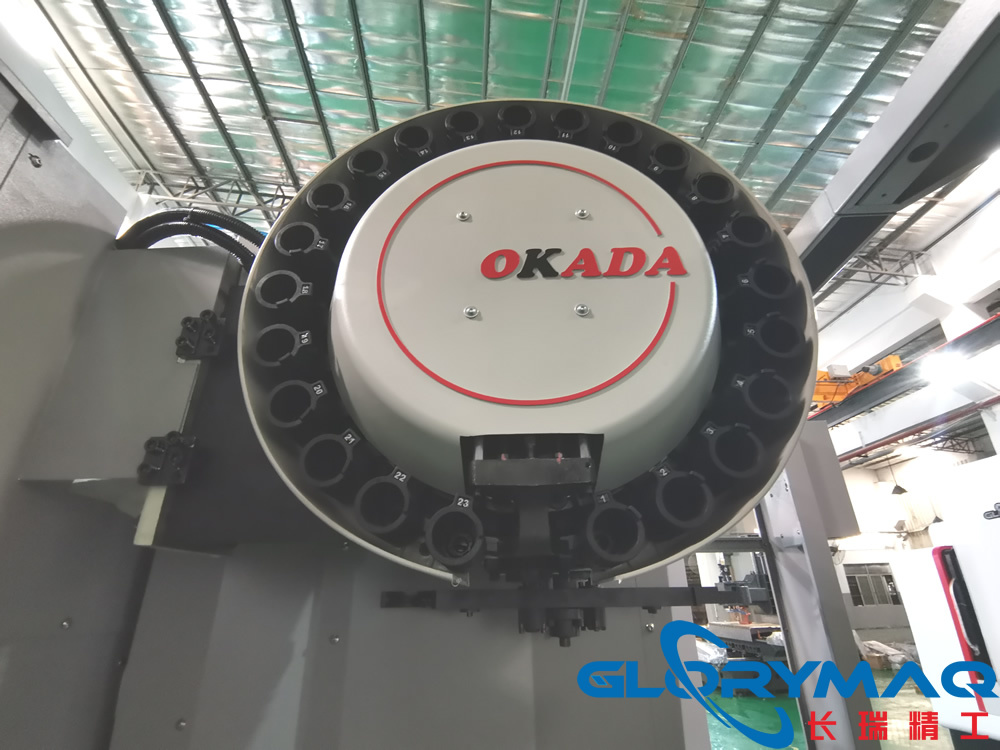

Automatická výměna nástrojů

• Kapacita automatického zásobníku: 24 pozic

• Maximální hmotnost nástroje: 15 kg

• Maximální délka nástroje: 300 mm

• Maximální průměr nástroje: 200 mm

Řídicí systém a pohony

• Řídicí systémy (volitelné): Siemens 828D / Mitsubishi M80B / Fanuc Oi-MF Plus

• Lineární vedení a kuličkové šrouby: PMI / HIWIN (X / Y / Z)

• Výkon motorů os X / Y / Z: 4,5 / 4,5 / 4,5 kW

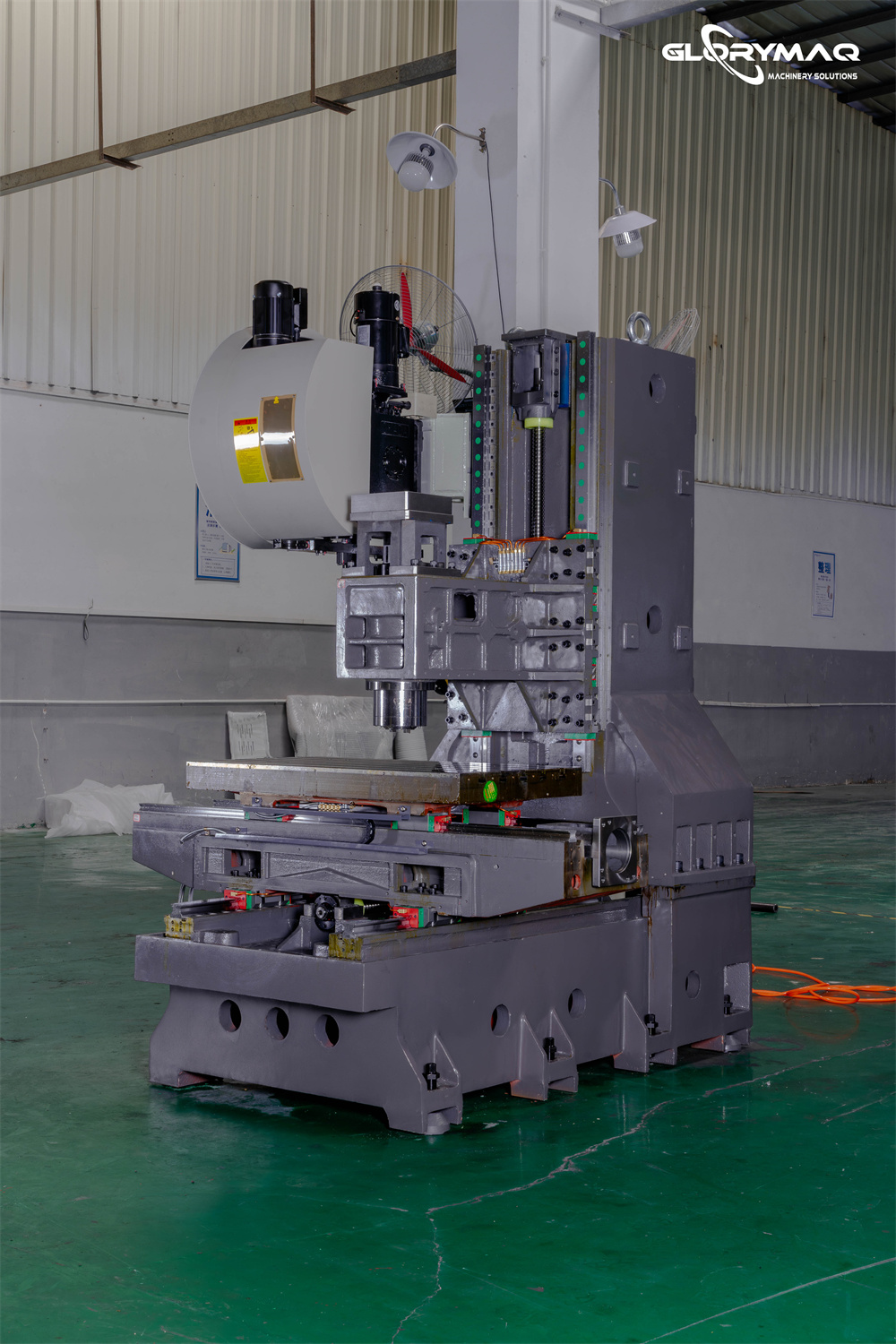

Konstrukční parametry

• Rozměry stroje (d × š × v): 3650 × 3000 × 2900 mm

• Hmotnost stroje (včetně příslušenství): cca 9400 kg

Volitelné vybavení a příslušenství

• 4. osa

• nástrojová sonda

• obrobková sonda

• dopravník třísek

• různé řídicí systémy dle konfigurace zákazníka

• připojení přes Ethernet

• automatické měření nástrojů

• vývod vody středem vřetena

• další individuální možnosti podle výrobních potřeb zákazníka
