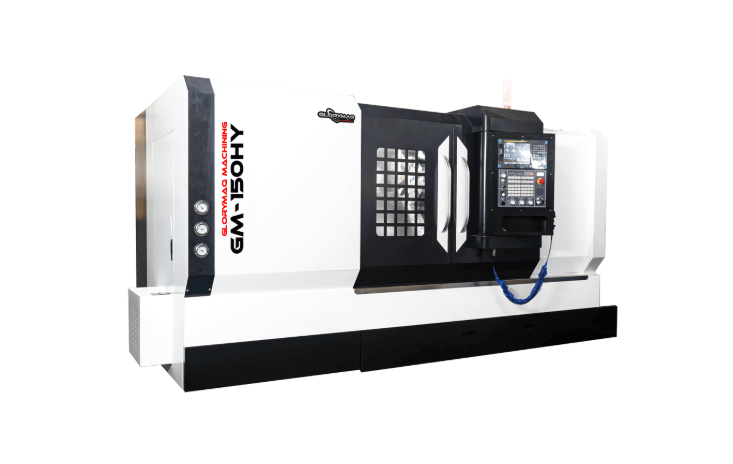

CNC soustruh Glorymaq GM-150HY se šikmým ložem
Multifunkční obráběcí soustruh s poháněnými nástroji a řízenou osou Y
Glorymaq GM-150HY je výkonný CNC soustruh se šikmým ložem, vybavený poháněnými nástroji (live tools) a řízenou osou Y, určený pro komplexní obrábění rotačních dílů zahrnující soustružení, frézování, vrtání a závitování v jednom upnutí. Stroj je vhodný pro náročné kusové i sériové operace s vysokými požadavky na přesnost a produktivitu.
Klíčová technická specifikace
Vřeteno a upnutí
-
Vřetenová hlava: A2-8 / A2-11
-
Průměr otvoru vřetena: 87 / 105 mm
-
Max. průměr tyče (průchod): 72 / 90 mm
-
Sklíčidlo: 10″ / 12″ / 15″
-
Max. otáčky vřetena: 2000 ot/min
Obrábění
-
Max. oběžný průměr nad ložem: 650 mm
-
Max. průměr obrábění: 630 mm
-
Max. délka obrábění: 1500 mm
Pojezdy a posuvy
-
Pojezdy os:
-
X: 350 mm
-
Z: 1620 mm
-
Y: ±50 mm
-
-
Rychloposuvy (X/Z): 10 m/min / 15 m/min
Nástrojový systém
-
Nástrojová hlava: Power Turret 12T
-
Poháněné nástroje: ano
-
Výkon poháněných nástrojů: 4 kW
Výkon a řízení
-
Motor vřetena: 18 kW
-
Řídicí systém (volitelně): Siemens 828D / Fanuc Oi-TF Plus / Syntec
Konstrukční parametry
-
Koník: MT-5 (zásahem 140 mm)
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Hmotnost stroje: 6500 kg
-
Rozměry (d × š × v): 4500 × 2220 × 2560 mm
Výhody pro vaši výrobu
-
Poháněné nástroje a osa Y pro pokročilé operace bez nutnosti přestavby upnutí
-
Šikmé lože a tuhá konstrukce pro stabilní obrábění i při vyšších řezných rychlostech
-
Servo revolver 12T pro rychlou a přesnou výměnu nástrojů
-
Vysoká přesnost a opakovatelnost pro náročné díly
-
Volba CNC řízení dle požadavků uživatele
Možnosti konfigurace na míru
-
Podavač tyčí pro automatizaci cyklů
-
Automatické měření nástrojů
-
Systémy odstraňování třísek
-
Měřicí sondy (např. Renishaw / Marposs)
