GM-6163B

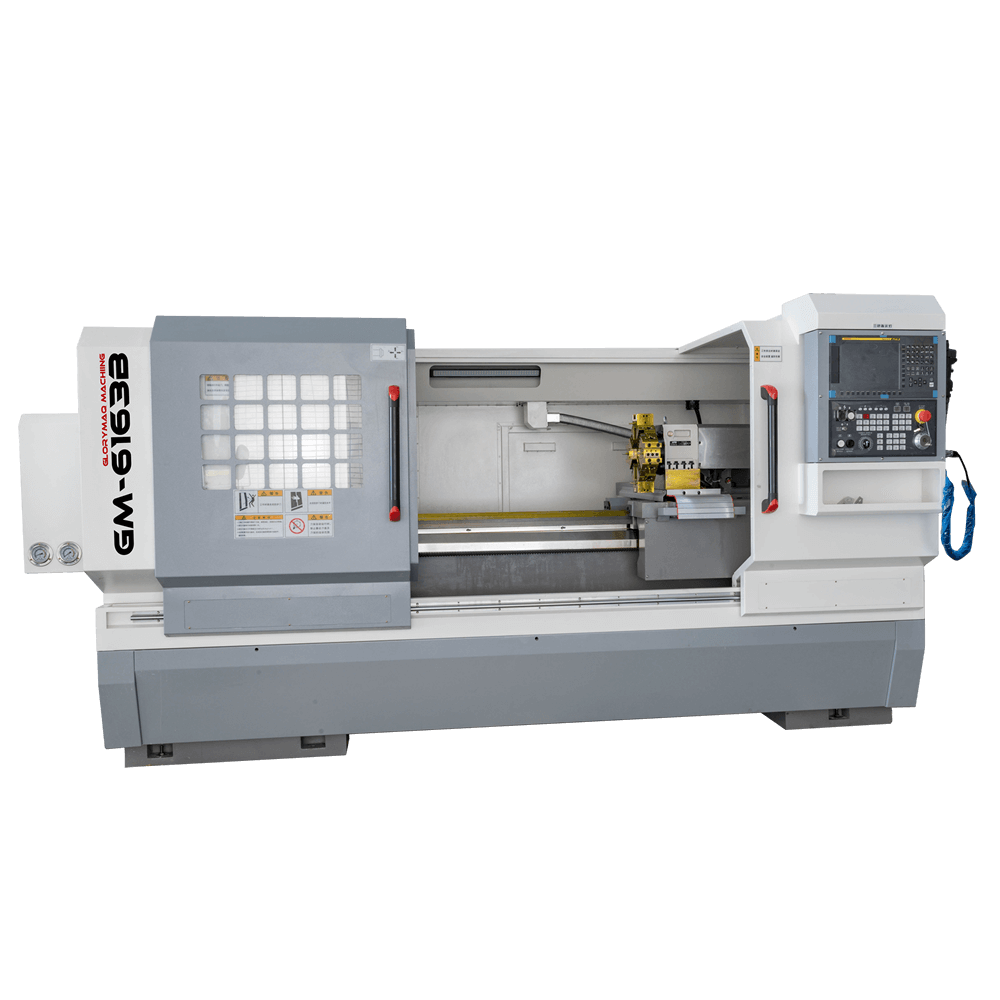

Univerzální soustruh GM-6163B

Univerzální CNC soustruh GM-6163B je navržen pro všestranné obrábění rotačních dílců s vyšším průměrem obrobku. Díky robustní ploché konstrukci a kvalitnímu vedení poskytuje soustruh vysokou tuhost, stabilitu a přesnost jak pro běžné, tak náročné obráběcí úlohy.

Konstrukce a výkon

Stroj je vybaven masivním ložem pro stabilní průběh obrábění i při vyšších řezech. Vřeteno i osa pohonu jsou navrženy tak, aby zvládaly obrábění materiálů různé tuhosti a rozměrů.

Klíčové technické parametry

• Maximální točný průměr: Φ630 mm

• Maximální průměr nad ložem: Φ410 mm

• Vzdálenost mezi hroty: 1000 / 1500 / 2000 / 3000 mm

• Maximální délka řezu: 850 / 1350 / 1850 / 2850 mm

• Průměr vřetena a otvor průchozí tyče: A2-8 / Φ105 mm, tyč Φ89 mm

• Hydraulický sklíčidlo: 12″

• Rychlost vřetena: konfigurace mechanickou 3-stupňovou převodovkou s rozsahem cca 65–1600 ot/min

• Rychlosti posuvu (X/Z): 4 / 8 m/min

• Přesnosti obrábění: repetitivní polohování ≈ 0,009 / 0,025 mm; kulatost 0,008 mm, cylindricita 0,03 / 300 mm

• Volitelný CNC řídicí systém: Fanuc, Mitsubishi, Siemens, Syntec, GSK-980

• Hlavní příkon: AC380 V/50–60 Hz, cca 17 kVA

• Rozměry a hmotnost: délka 2780–4500 mm, šířka 1600 mm, výška 1850 mm; hmotnost 2600–3700 kg

Možnosti konfigurace

Soustruh lze přizpůsobit podle konkrétních výrobních požadavků volbou CNC řídicího systému a nástrojového držáku (4, 6 nebo 8 stanic).

Použití a výhody

GM-6163B je vhodný pro obrábění větších rotačních dílců v dílnách, strojírenských provozech nebo sériové výrobě. Je ideální pro široké spektrum materiálů a operací včetně soustružení, vyvrtávání nebo závitování.
