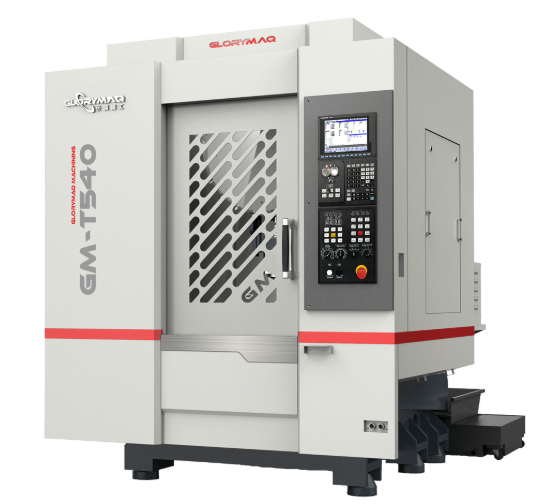

Vrtací a závitovací stroj GM-T540
CNC vrtací a závitovací stroj GM-T540 je navržen pro vysokorychlostní a precizní vrtání, závitování i další vertikální obráběcí operace. Díky robustní konstrukci se šestibodovým podporovým systémem poskytuje stroj vysokou tuhost, stabilitu a dlouhodobou přesnost při opakovaném obrábění. GM-T540 je ideální pro dílce s vysokou hustotou otvorů a tam, kde je kladen důraz na efektivitu a kvalitu výroby.
Konstrukce a výkon
Stroj má pevnou základní konstrukci s výrazně sníženým vibracím během obrábění a rychlý servo nástrojový zásobník, který minimalizuje čas neproduktivního běhu stroje. Kompletně uzavřený kryt s funkcí oplachu třísek zlepšuje spolehlivost a čistotu provozu.
Klíčové technické parametry
-
Pracovní rozsah os (X/Y/Z): 500 × 400 × 300 mm
-
Vzdálenost od čela vřetena k pracovní ploše: 150–450 mm
-
Rozměr stolu: 650 × 400 mm
-
T-drážky: 14T × 3 × 125 mm
-
Maximální zatížení stolu: 250 kg
-
Vřeteno – upínání: BT30
-
Otáčky vřetena: až 20 000 rpm
-
Výkon vřetenového motoru: 5,5 kW
-
Pohon os X/Y/Z: 1,5 / 1,5 / 3 kW
-
Přímý pohon vřetena: ano (Direct Drive)
-
Lineární vedení: 30 mm
-
Kuličkové šrouby: 28×16 / 28×16 / 32×16 mm
-
Rychlý posuv (X/Y/Z): 48 m/min
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Opakovatelná přesnost: ±0,008 mm / 300 mm
-
Automatická výměna nástrojů: arm-type / servo, kapacita 21 nástrojů, max. hmotnost nástroje 8 kg
-
Rozměry stroje (V׊×H): 1600 × 1800 × 2250 mm
-
Hmotnost stroje: cca 3100 kg
Možnosti konfigurace
Stroj lze dodat s volitelným CNC řídicím systémem podle potřeb zákazníka – např. SIEMENS-828D, Mitsubishi M80B nebo Fanuc Oi-MF Plus.
Vlastnosti a použití
GM-T540 je vhodný pro precizní vrtání, vyvrtávání, závrty a závitování v různých materiálech. Díky rychlému nástrojovému zásobníku a vysoké tuhosti je ideální pro výrobu komponentů s mnoha otvory, jako jsou dílce pro 3C elektroniku, mobilní zařízení, přesné formy nebo jiné aplikace vyžadující vysokou efektivitu a opakovatelnost.
Přehled konfigurací
Níže na stránce najdete tabulku konfigurací stroje GM-T540 s detailními technickými parametry, dostupnými variantami provedení a volitelným vybavením. Tabulka vám pomůže vybrat optimální konfiguraci stroje podle vašich výrobních požadavků.
