GM-200HY

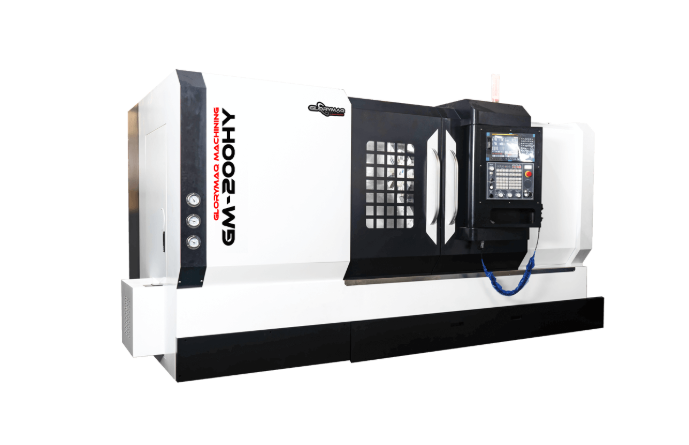

CNC soustruh Glorymaq GM-200HY se šikmým ložem

Výkonný CNC soustruh s poháněnými nástroji a řízenou osou Y

Glorymaq GM-200HY je výkonný CNC soustruh se šikmým ložem, který kombinuje klasické soustružení s funkcemi frézování a vrtání díky poháněným nástrojům a řízení osy Y. Tento model je vhodný pro komplexní obrábění rotačních dílů v kusové i sériové výrobě, kde je kladen důraz na efektivitu, přesnost a multifunkčnost.

Technická specifikace

Vřeteno a upnutí

Typ vřetenové hlavy: A2-8 / A2-11
Průměr otvoru vřetena: 87 / 105 mm
Max. průměr tyče (průchod): 72 / 90 mm

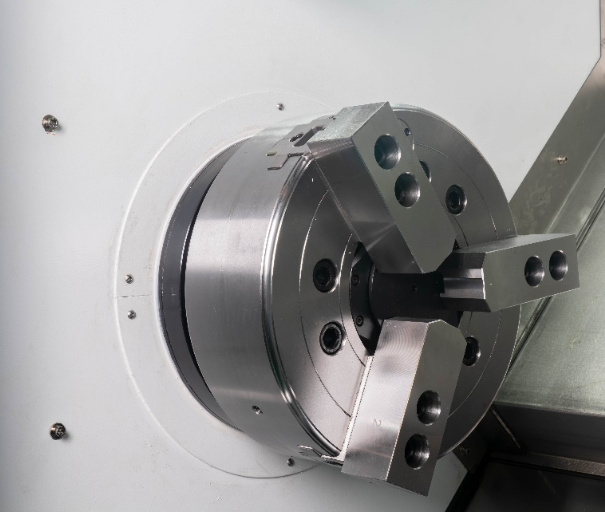

Sklíčidlo: 10″ / 12″ / 15″
Max. otáčky vřetena: 2000 ot/min

Obrábění

Max. oběžný průměr nad ložem: 650 mm
Max. průměr obrábění: 630 mm
Max. délka obrábění: 2000 mm

Pojezdy a posuvy

Pojezd os X: 350 mm
Pojezd os Z: 2120 mm
Pojezd os Y: ±50 mm
Rychloposuvy: X: 10 m/min | Z: 15 m/min

Nástrojový systém

Nástrojová hlava: Power Turret 12T (poháněné nástroje)
Výkon poháněných nástrojů: 4 kW

Výkon a řízení

Motor vřetena: 18 kW
Řídicí systém: Siemens 828D / Fanuc / Syntec (volitelné)
Přesnost polohování: ±0,008 mm / 300 mm

Konstrukční parametry

Koník: MT-5, zdvih 140 mm
Hmotnost stroje: cca 7 500 kg
Rozměry (d×š×v): 4900 × 2200 × 2500 mm

Výhody pro vaši výrobu

Multifunkční obrábění: Soustružení, frézování, vrtání a závitování bez přestavby upnutí
Poháněné nástroje a osa Y: Rozšířené možnosti obrábění složitých tvarů
Vysoká stabilita a tuhost: Robustní konstrukce pro náročné provozní podmínky
Široká nabídka řídicích systémů: Výběr podle požadavků výrobního procesu
