GM-6180B

Univerzální soustruh GM-6180B

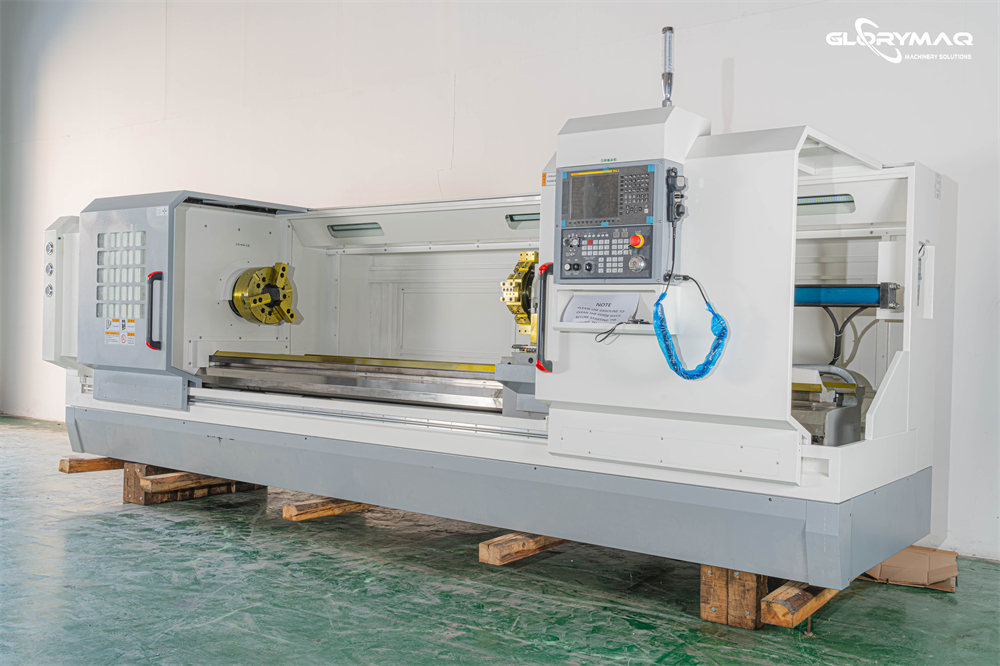

Univerzální CNC soustruh GM-6180B je výkonný a všestranný horizontální soustruh navržený pro obrábění větších rotačních dílců s vysokými nároky na přesnost a stabilitu. Stroj kombinuje robustní konstrukci s přesným vedením a je vhodný pro široké spektrum aplikací ve strojírenství a průmyslové výrobě.

Konstrukce a výkon

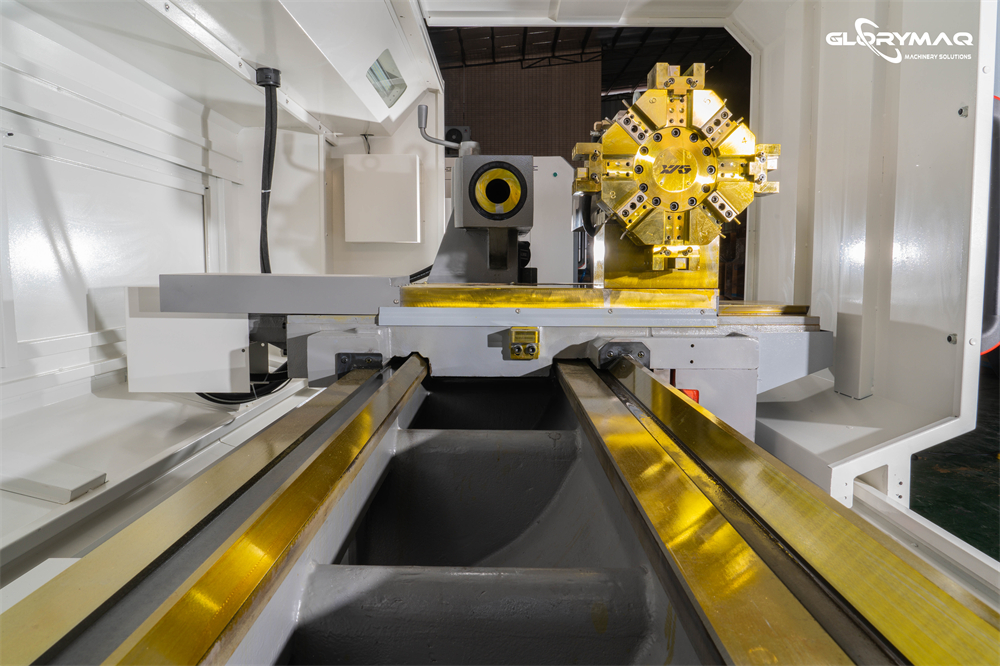

Soustruh GM-6180B je postaven na masivním plochém loži, které zajišťuje vysokou tuhost a stabilitu obrábění. Konstrukce umožňuje spolehlivý provoz i při větších řezech a vyšších zatíženích, což usnadňuje obrábění objemnějších dílů a náročných materiálů.

Klíčové technické parametry

• Maximální točný průměr: Φ800 mm

• Maximální průměr nad ložem: Φ475 mm

• Vzdálenost mezi hroty: 1000 / 1500 / 2000 / 3000 mm

• Maximální délka řezu: 850 / 1350 / 1850 / 2850 mm

• Průměr průchozího otvoru vřetena: Φ100 mm

• Maximální průměr tyče přes vřeteno: Φ85 mm

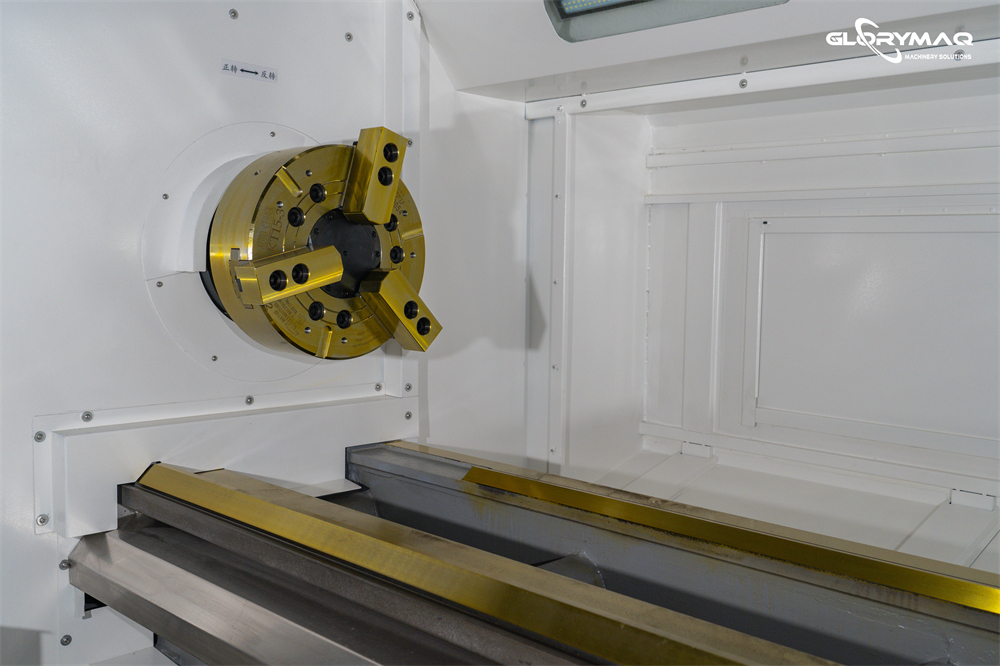

• Hydraulické sklíčidlo: 12″

• Rozsah otáček vřetena: 40–950 ot/min (více rozsahů podle převodů)

• Posuvová rychlost os X/Z: 4 / 6 m/min

• Přesnost opakovaného polohování X/Z: 0,011 / 0,03 mm

• Kulatost dílce: 0,01 mm; Cylindricita: 0,03 / 300 mm

• Hlavní příkon: AC380 V / 50–60 Hz, 30 kVA

• Hmotnost stroje: 5100–6400 kg dle varianty

• Rozměry stroje (délka × šířka × výška): cca 3300–5300 mm × 2200 mm × 1850 mm

Možnosti konfigurace

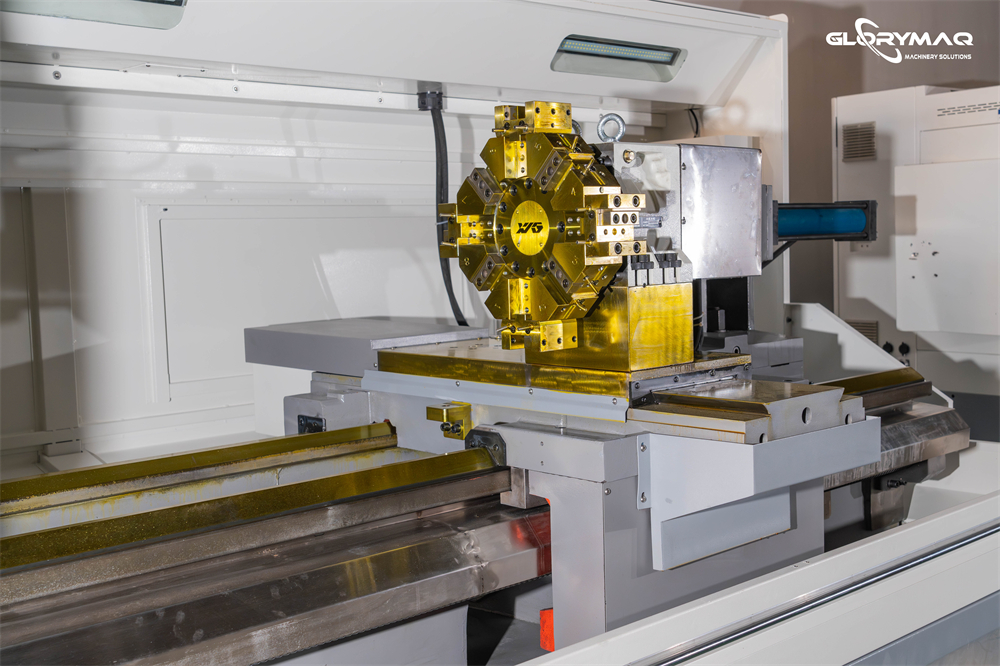

Stroj lze vybavit volitelnými CNC řídicími systémy podle požadavků (např. Fanuc, Mitsubishi, Siemens, Syntec či GSK-980) a různými typy nástrojových držáků (4 / 6 / 8 stanic), což umožňuje přizpůsobit výkon a funkce stroje konkrétním výrobním úlohám.

Vlastnosti a použití

GM-6180B je univerzální soustruh ideální pro obrábění větších součástí s průměrem až 800 mm při použití v dílnách, strojírenských provozech i sériové výrobě. Díky robustní konstrukci a přesnosti je vhodný pro soustružení, vyvrtávání, vrtání i závitování různých materiálů.
