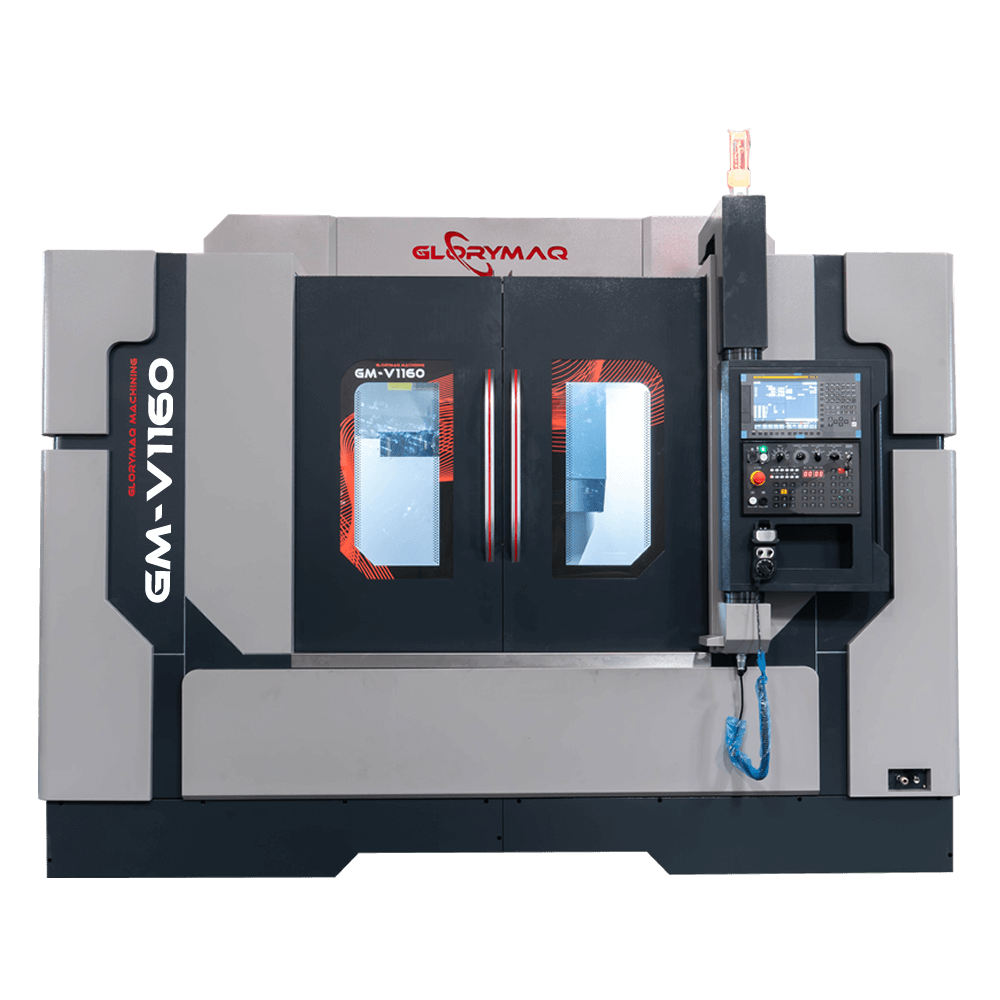

CNC vertikální obráběcí centrum Glorymaq GM-V1160
Glorymaq GM-V1160 je tříosé CNC vertikální obráběcí centrum navržené pro přesné a produktivní obrábění dílců v průmyslovém prostředí. Stroj je vhodný pro aplikace zahrnující frézování, vrtání, zahlubování, závitování a další běžné obráběcí operace. Konstrukce stroje zajišťuje tuhost, stabilitu a dlouhodobý provoz při opakované výrobě komponentů z různých kovových materiálů.
Technická specifikace
Pracovní prostor
-
Pojezdy os X / Y / Z: 1100 × 600 × 600 mm
-
Vzdálenost osa vřetena – sloup: 650 mm
-
Vzdálenost čelo vřetena – stůl: 120–720 mm
Pracovní stůl
-
Rozměr stolu: 1200 × 600 mm
-
T-drážky: 5 × 18 mm
-
Maximální zatížení stolu: 800 kg
Vřeteno a výkon
-
Kužel vřetena: BT40 / ISO40
-
Otáčky vřetena: 10 000 / 12 000 ot/min (volitelně)
-
Motor vřetena: 11 kW (základní)
-
možné vyšší výkony dle konfigurace zákazníka
-
-
Pohon vřetena: řemenový nebo přímý drive (volitelně)
Posuvy a přesnost
-
Rychloposuv os X / Y / Z: 36 m/min
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Opakovatelnost: ±0,008 mm / 300 mm
Automatická výměna nástrojů
-
Kapacita nástrojů: 24 pozic
-
Max. hmotnost nástroje: 15 kg
-
Max. délka nástroje: 300 mm
-
Max. průměr nástroje: 200 mm
Řídicí systém a pohony
-
Řídicí systémy (volitelné): Siemens 828D / Mitsubishi M80B / Fanuc Oi-MF Plus
-
Lineární vedení: PMI / HIWIN / HSK
-
Kuličkové šrouby: 40 × 12 (X/Y/Z)
-
Motory os X / Y / Z: 3 kW / 3 kW / 3 kW
Rozměry a hmotnost
-
Rozměry stroje (d × š × v): 3200 × 2270 × 2520 mm
-
Hmotnost stroje (včetně příslušenství): cca 6100 kg
Volitelné vybavení
-
čtvrtá osa
-
nástrojová sonda
-
obrobková sonda
-
dopravník třísek
-
různé řídicí systémy dle potřeby zákazníka
-
připojení přes Ethernet
-
automatické měření nástrojů
-
odvádění chladicí kapaliny z centra vřetena
-
další individuální možnosti dle aplikace
