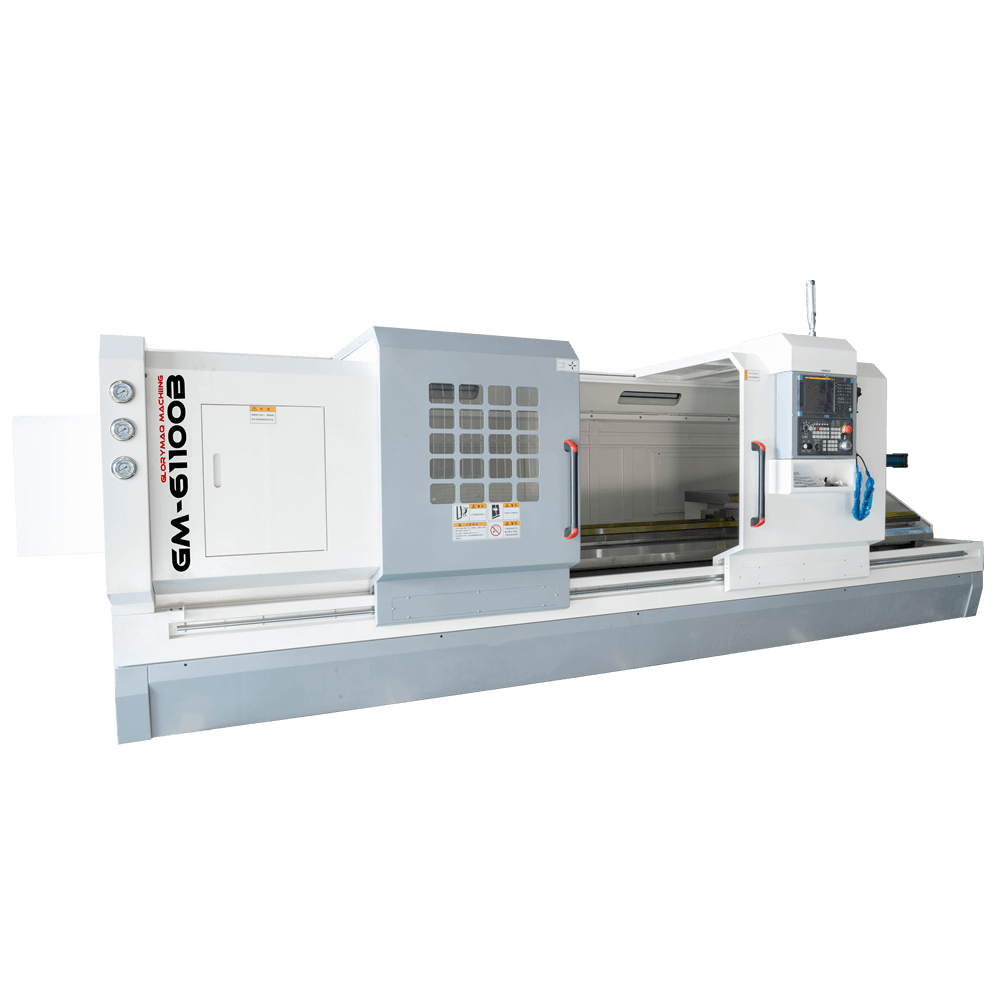

Univerzální soustruh GM-61100B
Univerzální CNC soustruh GM-61100B je výkonný a všestranný horizontální stroj navržený pro obrábění větších rotačních dílců s vyššími nároky na přesnost, stabilitu a pracovní rozsah. Stroj kombinuje robustní konstrukci s přesným CNC řízením, což jej předurčuje pro použití v dílnách i průmyslových provozech s náročnými obráběcími úlohami.
Konstrukce a výkon
GM-61100B disponuje masivním plochým ložem a kvalitním vedením pro stabilní průběh obrábění. Robustní konstrukce zajišťuje tuhost a přesnost i při obrábění větších dílců a vyšších řezech, čímž se stroj hodí pro široké spektrum materiálů a výrobních úloh.
Klíčové technické parametry
-
Maximální točný průměr: Φ1000 mm
-
Maximální točný průměr nad ložem: Φ680 mm
-
Vzdálenost mezi hroty: 1000 / 1500 / 2000 / 3000 mm
-
Maximální délka řezu: 850 / 1350 / 1850 / 2850 mm
-
Průměr průchozího otvoru vřetena: Φ100 mm
-
Maximální průměr tyče přes vřeteno: Φ85 mm
-
Hydraulické sklíčidlo: 15″
-
Rozsah otáček vřetena (mechanická 3-stupňová převodovka): cca Low 40–125 / Middle 110–350 / High 290–950 ot/min
-
Šířka vedení: 600 mm
-
Posuvová rychlost os X/Z: 4 / 6 m/min
-
Opakovaná přesnost polohování X/Z: 0,011 / 0,03 mm
-
Přesnost obrobku – kulatost / cylindricita / plochost: 0,008 mm / 0,03 / 300 mm / 0,025 / 300 mm
-
Volitelný CNC řídicí systém: Fanuc, Mitsubishi, Siemens, Syntec, GSK-980
-
Hlavní příkon: AC380 V / 50–60 Hz, cca 35 kVA
-
Rozměry stroje: délka 3300–5300 mm; šířka 2250 mm; výška 1980 mm
-
Hmotnost stroje: 5200–6500 kg dle provedení
Možnosti konfigurace
Stroj lze přizpůsobit podle konkrétních výrobních požadavků volbou CNC řídicího systému a nástrojového držáku (4 / 6 / 8 stanic), což umožňuje optimalizaci výkonu a funkčnosti pro dané obráběcí úlohy.
Použití a výhody
GM-61100B je vhodný pro obrábění větších rotačních součástí v dílnách i průmyslových provozech. Nabízí kombinaci výkonu, přesnosti a stability, která podporuje efektivní obrábění širokého spektra materiálů – od běžných ocelí po speciální slitiny.
