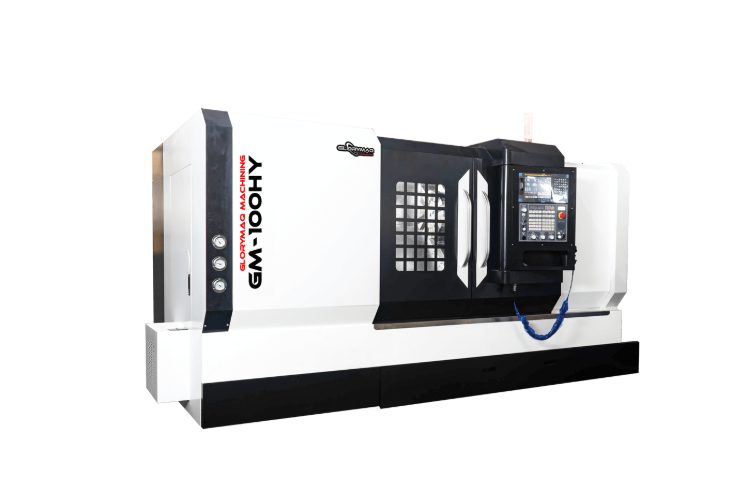

CNC soustruh Glorymaq GM-100HY se šikmým ložem
Vysoce produktivní obrábění s poháněnými nástroji a osou Y
Glorymaq GM-100HY je robustní CNC soustruh se šikmým ložem, vybavený poháněnými nástroji a řízenou osou Y, určený pro komplexní obrábění středních a větších rotačních dílů. Stroj umožňuje kombinaci soustružení, frézování, vrtání a závitování v jednom upnutí, čímž výrazně zvyšuje přesnost a efektivitu výroby.
Konstrukce stroje je navržena s důrazem na vysokou tuhost, stabilitu a dlouhodobý provoz v náročných výrobních podmínkách.
Klíčová technická specifikace
Vřeteno
-
Typ vřetenové hlavy: A2-8 / A2-11
-
Průměr otvoru vřetena: 75 / 102 mm
-
Max. průměr tyče (průchod): 63 / 89 mm
-
Sklíčidlo: 10″ / 12″
-
Max. otáčky vřetena:
-
2500 ot/min (A2-8)
-
2000 ot/min (A2-11)
-
Obrábění
-
Max. oběžný průměr nad ložem: 650 mm
-
Max. průměr obrábění: 630 mm
-
Max. délka obrábění: 1000 mm
Pojezdy a posuvy
-
Pojezdy os:
-
X: 350 mm
-
Z: 1100 mm
-
Y: ±50 mm
-
-
Rychloposuvy:
-
X/Z: 20 m/min
-
Nástrojový systém
-
Nástrojová hlava: Servo revolver 12 pozic
-
Poháněné nástroje: ano
-
Výkon poháněných nástrojů: 2,2 kW
Výkony a řízení
-
Motor vřetena: 15 / 18,5 kW
-
Řídicí systém: Siemens 828D / Fanuc / Syntec (česká lokalizace)
Koník a konstrukce
-
Koník: MT-5, hydraulický
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Hmotnost stroje: 6 500 kg
Výhody pro vaši výrobu
✅ Poháněné nástroje a osa Y – kompletní obrábění v jednom upnutí
✅ Šikmé lože – vysoká tuhost a stabilní řezné podmínky
✅ Servo revolver 12T – rychlá a přesná výměna nástrojů
✅ Vysoká přesnost a opakovatelnost
✅ Vhodné pro kusovou i sériovou výrobu
Možnosti konfigurace na míru
-
Podavač tyčí
-
Automatické vyhazování obrobků
-
Měřicí a nástrojové sondy
-
Renishaw, Marposs a další systémy
