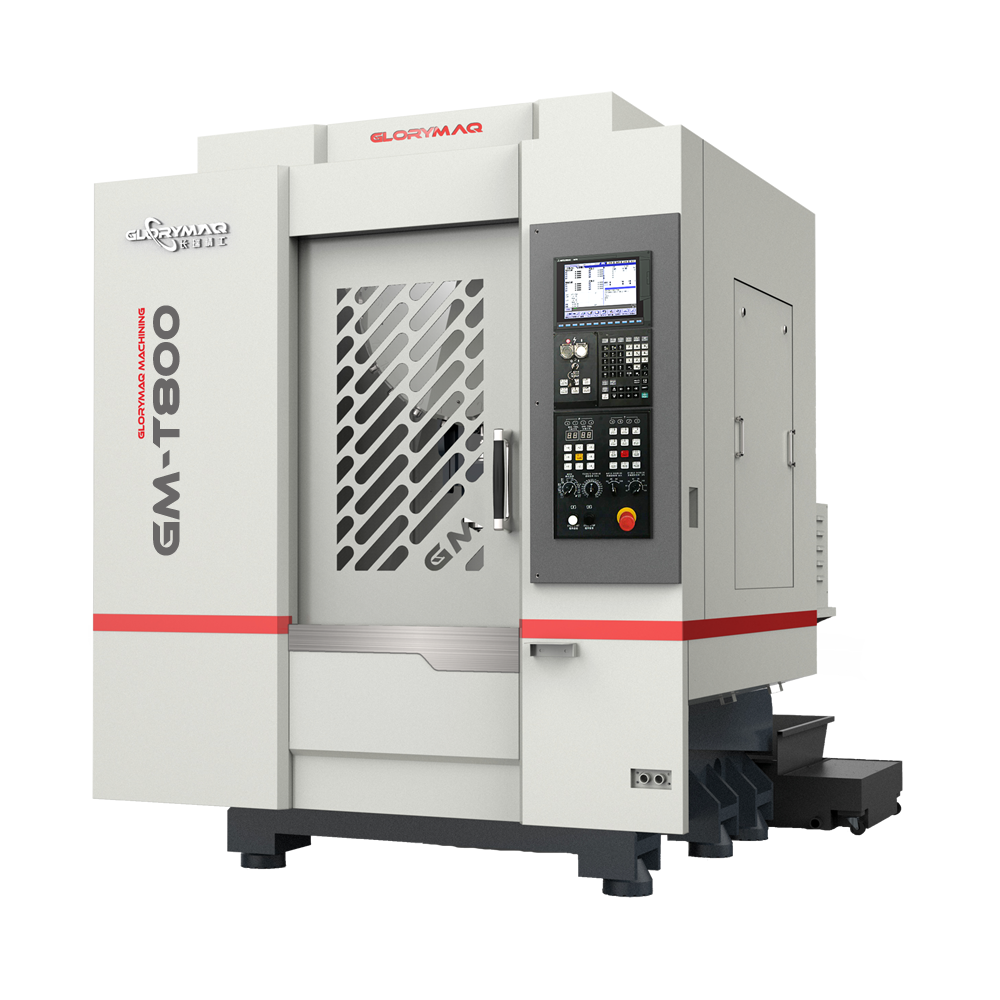

Vrtací a závitovací stroj GM-T800
CNC vrtací a závitovací stroj GM-T800 je navržen pro rychlé, přesné a efektivní vrtání, vyvrtávání a závitování při sériové i kusové výrobě. Robustní konstrukce se zesílenou tuhostí a stabilním přenosem síly zajišťuje vysokou odolnost vůči vibracím a dlouhodobou přesnost i při intenzivním provozu. Široké využití nachází například v precizní výrobě dílců pro 3C elektroniku, telekomunikace, přesné formy a další průmyslové obory.
Konstrukce a výkon
GM-T800 disponuje pevnou základní konstrukcí se šesti podpůrnými body, která výrazně zvyšuje tuhost stroje a snižuje zkreslení během obrábění. Přímý pohon vřetena a vysokorychlostní servo nástrojový zásobník minimalizují časy výměny nástrojů, zvyšují produktivitu a redukují neproduktivní časy. Kompletně uzavřený kryt stroje s účinným odplachem třísek podporuje spolehlivý a čistý provoz.
Klíčové technické parametry
-
Pracovní rozsah os (X/Y/Z): 800 × 500 × 330 mm
-
Vzdálenost od čela vřetena k pracovní ploše: 150–480 mm
-
Rozměr stolu: 1000 × 500 mm
-
T-drážky: 18T × 5 × 100 mm
-
Maximální zatížení stolu: 350 kg
-
Vřeteno – upínání: BT30
-
Otáčky vřetena: až 20 000 rpm
-
Výkon vřetenového motoru: 5,5 kW
-
Pohon os (X/Y/Z): Direct Drive (přímý pohon)
-
Lineární vedení (X/Y/Z): 35 mm
-
Kuličkové šrouby (X/Y/Z): 32 × 16 mm
-
Rychloposuv (X/Y/Z): 48 m/min
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Opakovatelná přesnost: ±0,008 mm / 300 mm
-
Automatická výměna nástrojů: arm-type/servo tool, 21 pozic
-
Maximální hmotnost nástroje: 8 kg
-
Maximální délka nástroje: 200 mm
-
Celkové rozměry (V × Š × H): 2300 × 2320 × 2350 mm
-
Hmotnost stroje: přibližně 3900–4200 kg
Možnosti konfigurace
Stroj lze vybavit volitelnými řídicími systémy podle požadavků zákazníka, např. Siemens-828D, Mitsubishi M80B nebo Fanuc Oi-MF Plus.
Vlastnosti a použití
GM-T800 je ideální volbou pro vrtání, vyvrtávání a závitování dílců s vysokou hustotou otvorů, kde jsou kladeny důraz na rychlost, přesnost a opakovatelnost. Díky robustnímu provedení a efektivní mechanice dosahuje vysokého výkonu i při sériových úlohách, což přispívá ke zvýšení produktivity výroby. Stroj nachází uplatnění v aplikacích jako 3C elektronika, telekomunikace, přesné formy, zdravotnické komponenty a další technologicky náročné dílce.
