GM-T700

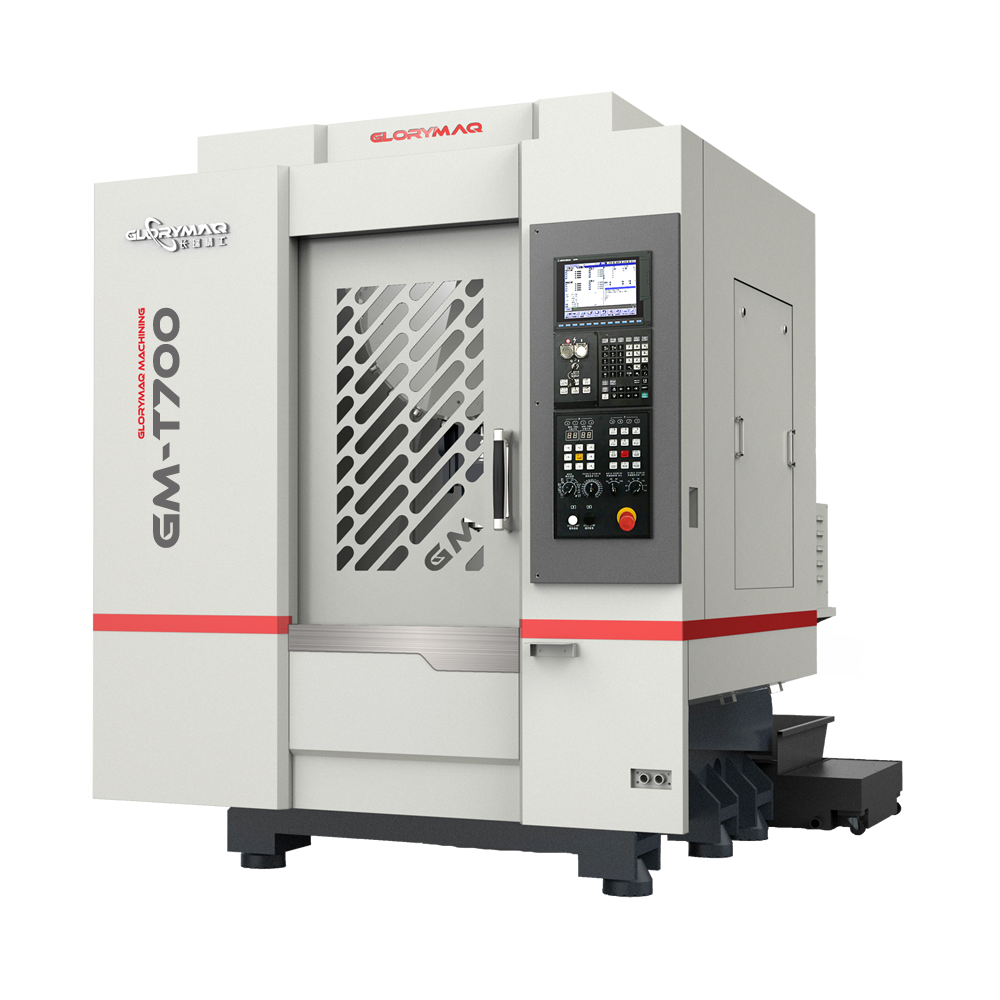

Vrtací a závitovací stroj GM-T700

CNC vrtací a závitovací stroj GM-T700 je navržen pro rychlé, přesné a efektivní vrtání, vyvrtávání a závitování v široké škále výrobních aplikací. Díky robustní konstrukci se zesílenou tuhostí a rychlému servo nástrojovému zásobníku poskytuje stroj vysokou stabilitu a spolehlivost i při dlouhodobém provozu.

Konstrukce a výkon

Stroj je vybaven pevnou základní konstrukcí, která minimalizuje vibrace během obrábění a zajišťuje stabilní chod i při vyšších řezech. Přímý pohon vřetena a rychlá automatická výměna nástrojů snižují dobu neproduktivního času a zvyšují celkovou produktivitu. Kompletně uzavřený kryt stroje zajišťuje čistý a bezpečný pracovní prostor.

Klíčové technické parametry

• Pracovní rozsah os (X/Y/Z): 700 × 450 × 300 mm

• Vzdálenost od čela vřetena k pracovní ploše: 150–450 mm

• Rozměr stolu: 800 × 420 mm

• T-drážky: 14T × 3 × 125 mm

• Maximální zatížení stolu: 250 kg

• Vřeteno – kužel: BT30

• Otáčky vřetena: až 20 000 rpm

• Výkon vřetenového motoru: 5,5 kW

• Pohon os (X/Y/Z): přímý (Direct Drive)

• Lineární vedení (X/Y/Z): 30 mm

• Kuličkové šrouby (X/Y/Z): 28×16 / 28×16 / 32×16 mm

• Rychloposuv (X/Y/Z): 36 m/min

• Přesnost polohování: ±0,008 mm / 300 mm

• Opakovatelná přesnost: ±0,008 mm / 300 mm

• Automatická výměna nástrojů: arm-type/servo tool, 21 pozic

• Maximální hmotnost nástroje: 8 kg

• Maximální délka nástroje: 200 mm

• Rozměry stroje (V׊×H): 2100 × 2200 × 2350 mm

• Hmotnost stroje: cca 4100 kg

Možnosti konfigurace

GM-T700 lze dodat s volitelnými řídicími systémy podle požadavků na ovládání a integraci do výrobního prostředí.

Vlastnosti a použití

Stroj je ideální pro vrtání, vyvrtávání a závitování dílců s vysokou hustotou otvorů, kde je kladen důraz na rychlost, přesnost a opakovatelnost. Díky robustní konstrukci a vysoké stabilitě dosahuje vynikajících výsledků i při náročných sériích. GM-T700 nachází uplatnění v aplikacích jako 3C elektronika, výroba přesných komponentů, telekomunikační dílce, formy a další výrobní obory, kde je potřeba rychlé a spolehlivé vrtací obrábění.
