GM-V1270

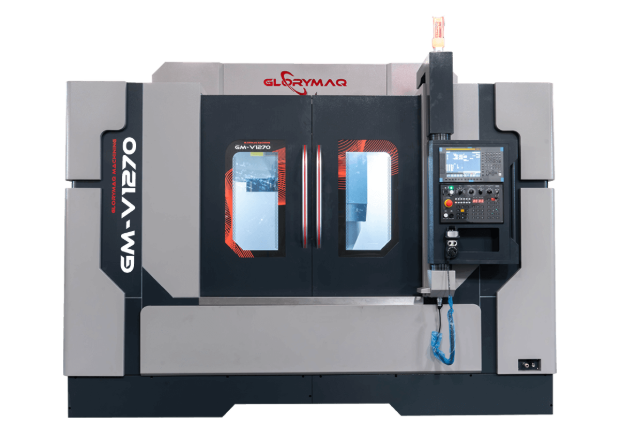

CNC vertikální obráběcí centrum Glorymaq GM-V1270

Glorymaq GM-V1270 je tříosé CNC vertikální obráběcí centrum navržené pro precizní a produktivní obrábění složitých dílů ve strojírenství a průmyslové výrobě. Konstrukce stroje je optimalizována pro vysokou tuhost a stabilitu při obrábění velkých součástí, umožňuje efektivní frézování, vrtání, zahlubování a závitování. Model GM-V1270 je vhodný zejména pro dílčí i sériovou výrobu komponentů vyžadujících vysokou přesnost.

Technická specifikace

Pracovní prostor

• Pojezdy os X / Y / Z: 1200 × 700 × 700 mm

• Vzdálenost osa vřetena – sloup: cca 770 mm

• Vzdálenost čelo vřetena – stůl: cca 120–820 mm

Pracovní stůl

• Rozměr stolu: cca 1400 × 700 mm

• T-drážky: 5 × 18 × 125 mm

• Maximální zatížení stolu: cca 800 kg

Vřeteno a výkon

• Kužel vřetena: BT40 / ISO40

• Otáčky vřetena: až 15 000 ot/min (volitelně)

• Motor vřetena: 15 kW (základní)

  • možnost konfigurace s vyšším výkonem dle požadavků zákazníka

• Typ pohonu vřetena: řemenový / přímý drive (volitelně)

Posuvy a přesnost

• Rychloposuv os X / Y / Z: cca 36 m/min

• Přesnost polohování: ±0,008 mm / 300 mm

• Opakovatelnost: ±0,008 mm / 300 mm

Automatická výměna nástrojů

• Kapacita automatického zásobníku: 24 pozic

• Maximální hmotnost nástroje: 18 kg

• Maximální délka nástroje: 330 mm

• Maximální průměr nástroje: 200 mm

Řídicí systém a pohony

• Řídicí systémy: Siemens 828D / Mitsubishi M80B / Fanuc Oi-MF Plus (volitelné)

• Lineární vedení os: PMI / HIWIN / HSK (volitelné)

Konstrukční parametry

• Hmotnost stroje: cca 7 000 kg

• Rozměry stroje (d × š × v): cca 3 200 × 3 250 × 3 000 mm

Volitelné vybavení

• 4. osa

• nástrojová sonda

• obrobková sonda

• dopravník třísek

• různé řídicí systémy dle konfigurace zákazníka

• připojení přes Ethernet

• automatické měření nástrojů

• odvádění chladicí kapaliny skrz vřeteno

• další individuální možnosti dle aplikace

•
