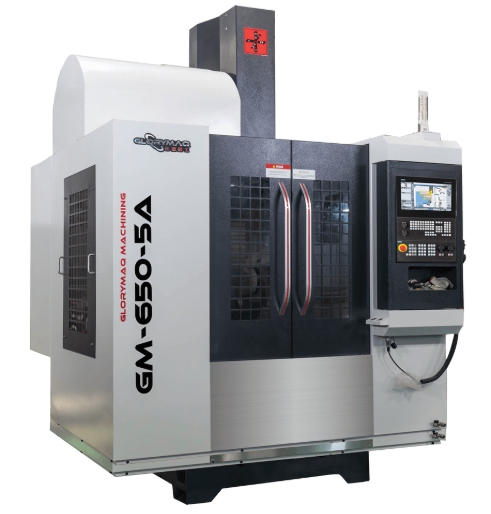

5osé obráběcí centrum GM-650-5A
Výkonné 5osé obráběcí centrum GM-650-5A je navrženo pro náročné a komplexní obrábění dílců s vysokou přesností. Stroj umožňuje zpracování od polotovaru až po finální dílec v jedné upnutí, čímž zkracuje výrobní časy a minimalizuje chybovost způsobenou přenastavováním. GM-650-5A je ideální volbou pro aplikace, kde je kladen důraz na flexibilitu, produktivitu a přesnost výroby.
Konstrukce a výkon
Stroj je koncipován jako vertikální 5osé centrum s přímým pohonem vřetena a dynamicky vyváženým pracovním stolem. Konstrukce zajišťuje vysokou tuhost, stabilitu a spolehlivý výkon i při náročném obrábění složitých tvarů. Efektivní systém mazání zvyšuje životnost a podporuje hladký chod všech pohyblivých částí.
Klíčové technické parametry
-
Pojezd os (X/Y/Z): 820 × 520 × 500 mm
-
Otočné osy (A/C): ±110° / 360°
-
Vzdálenost vřeteno–sloup: 150 – 650 mm
-
Maximální průměr obrobku: Φ650 mm
-
Maximální hmotnost obrobku: 300 kg
-
Vřeteno – rychlost: 12 000 rpm
-
Výkon vřetena: 11 kW
-
Točivý moment: 51 / 61 N·m
-
Pohon os X/Y/Z: 4,5 / 4,5 / 4,5 kW
-
Lineární vedení (X/Y/Z): 45 / 45 / 45 mm
-
Rychloposuv (X/Y/Z): 24 m/min
-
Řezný posuv: 10 m/min
-
Přesnost polohování (X/Y/Z): 0,008 mm
-
Přesnost polohování (A/C): ±5″
-
Kapacita zásobníku nástrojů: 24 ks
-
Maximální hmotnost nástroje: 16 kg
-
Hmotnost stroje: cca 10 500 kg
-
Rozměry stroje: 4900 × 3750 × 3500 mm
Možnosti konfigurace
GM-650-5A lze vybavit volitelnými řídicími systémy, jako jsou SYNTEC 22MA nebo SIEMENS-828D, podle požadavků na ovládání a integraci do výrobních procesů.
Vlastnosti a použití
Stroj je ideální pro obrábění komplexních dílců s více rovinnými a zakřivenými plochami bez nutnosti opakovaného upínání. Díky pětiosému řízení umožňuje efektivní obrábění jak hrubovacích, tak dokončovacích operací ve jedné upnutí, což zvyšuje kvalitu výroby a snižuje dobu výrobního cyklu. GM-650-5A je vhodný pro použití v průmyslových odvětvích jako jsou letecký průmysl, automobilový průmysl, energetika, přesné formy a další aplikace s vysokými požadavky na přesnost a produktivitu.
