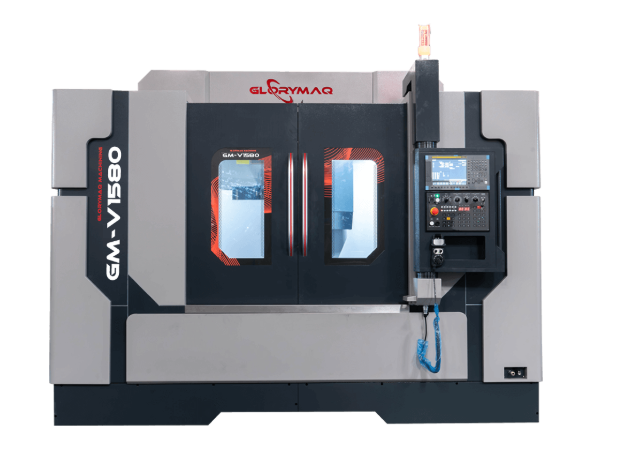

CNC vertikální obráběcí centrum Glorymaq GM-V1580
Glorymaq GM-V1580 je tříosé CNC vertikální obráběcí centrum navržené pro precizní a spolehlivé obrábění velkých a těžkých dílů v průmyslové výrobě. Stroj kombinuje robustní konstrukci, vysokou tuhost a automatickou výměnu nástrojů s možností volitelné automatizace a připojení, což z něj činí vhodné řešení pro dílčí i sériové aplikace s vysokými nároky na kvalitu a efektivitu obrábění.
Technická specifikace
Pracovní prostor
-
Pojezdy os X / Y / Z: 1500 × 800 × 700 mm
-
Vzdálenost od středu vřetena k sloupu: 855 mm
-
Vzdálenost od čela vřetena k pracovnímu stolu: 160–860 mm
Pracovní stůl
-
Rozměr stolu: 1600 × 800 mm
-
T-drážky: 7 × 22 mm × 110 mm
-
Maximální zatížení stolu: 1500 kg
Vřeteno a výkon
-
Kužel vřetena: BT50 / ISO50
-
Otáčky vřetena: 6000 / 8000 rpm (volitelně)
-
Výkon motoru vřetena: 18,5 kW
-
možnost konfigurace s vyšším výkonem dle požadavků zákazníka
-
-
Typ pohonu vřetena: řemenový pohon
Posuvy a přesnost
-
Maximální rychloposuv os X / Y / Z: 24 / 24 / 24 m/min
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Opakovatelnost: ±0,008 mm / 300 mm
Automatická výměna nástrojů
-
Kapacita zásobníku nástrojů: 24 pozic
-
Maximální hmotnost nástroje: 15 kg
-
Maximální délka nástroje: 300 mm
-
Maximální průměr nástroje: 200 mm
Řídicí systém a pohony
-
Řídicí systémy (volitelné): SIEMENS 828D / Mitsubishi M80B / Fanuc Oi-MF Plus
-
Pohony os X / Y / Z: 4,5 kW / 4,5 kW / 4,5 kW
-
Lineární vedení a kuličkové šrouby: PMI / HIWIN
Rozměry a hmotnost
-
Rozměry stroje (d × š × v): 4000 × 3240 × 3100 mm
-
Hmotnost stroje (včetně příslušenství): cca 10 200 kg
Volitelné vybavení
- 4-osa
-
nástrojová sonda
-
obrobková sonda
-
dopravník třísek
-
různé řídicí systémy dle konfigurace zákazníka
-
připojení přes Ethernet
-
automatické měření nástrojů
-
vývod chladicí kapaliny středem vřetena
-
další individuální možnosti dle aplikace
