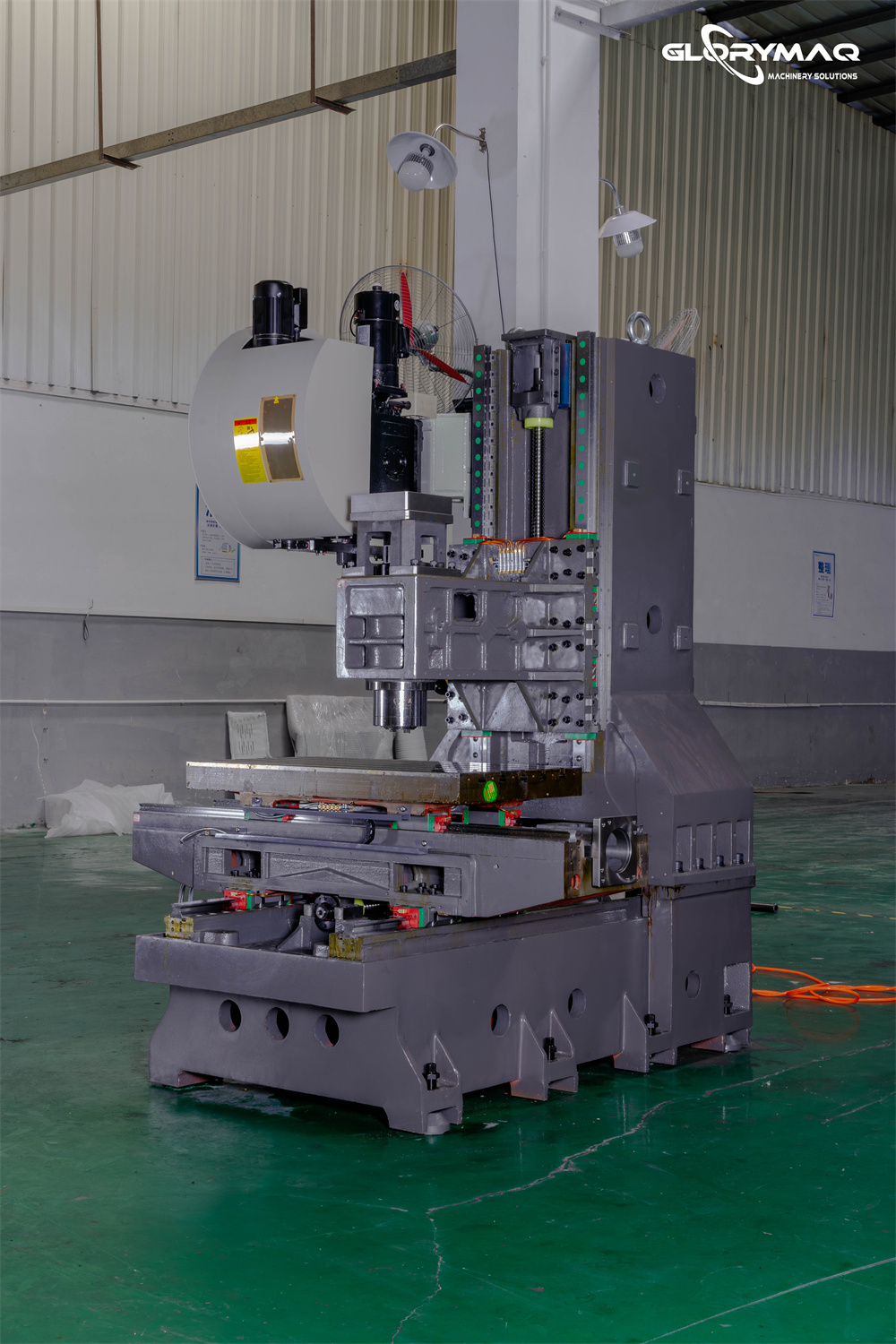

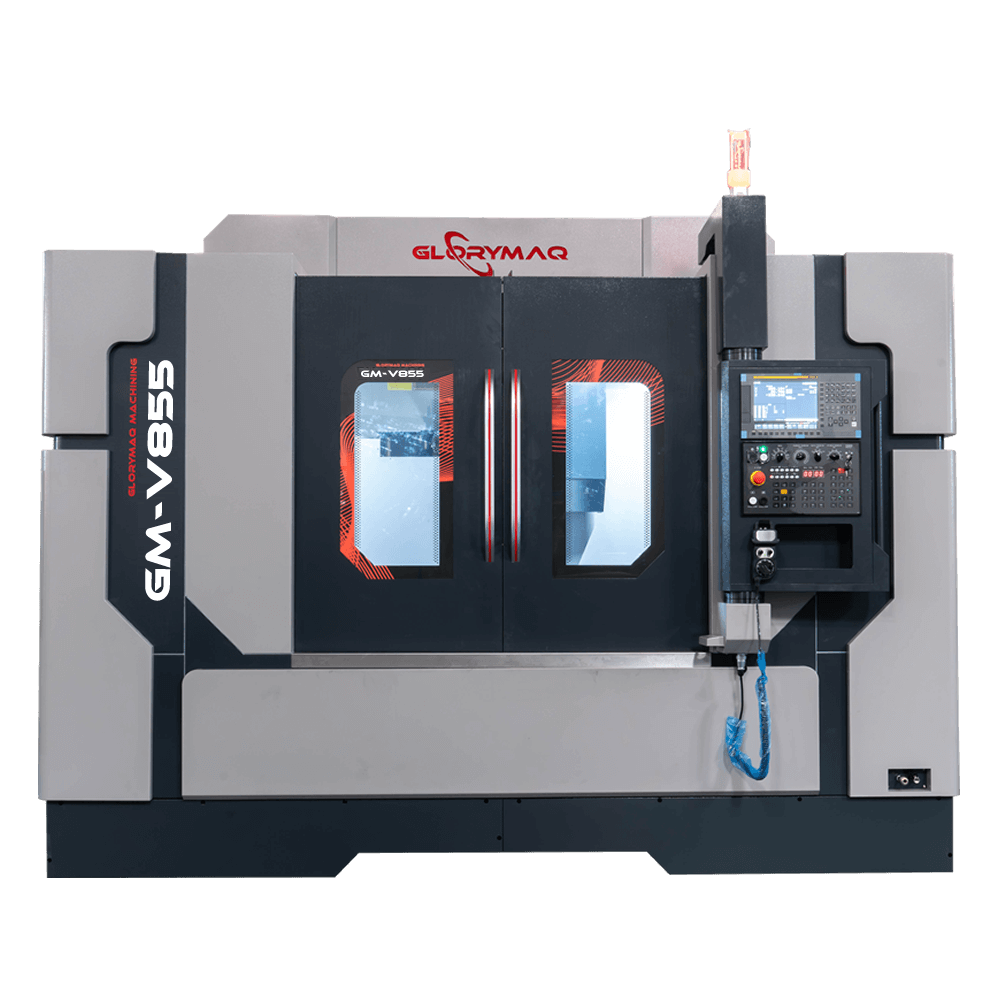

CNC vertikální obráběcí centrum Glorymaq GM-V855
Glorymaq GM-V855 je tříosé CNC vertikální obráběcí centrum určené pro přesné a stabilní obrábění v kusové i sériové výrobě. Konstrukce stroje je navržena s důrazem na vysokou tuhost, přesnost polohování a dlouhodobý provoz v průmyslových podmínkách. Stroj je vhodný pro obrábění ocelí, nerezových materiálů, hliníkových slitin i litiny.
Technická specifikace
Pracovní prostor
-
Pojezdy os X / Y / Z: 800 × 550 × 550 mm
-
Vzdálenost čelo vřetena – stůl: 120–670 mm
-
Vzdálenost osa vřetena – sloup: 590 mm

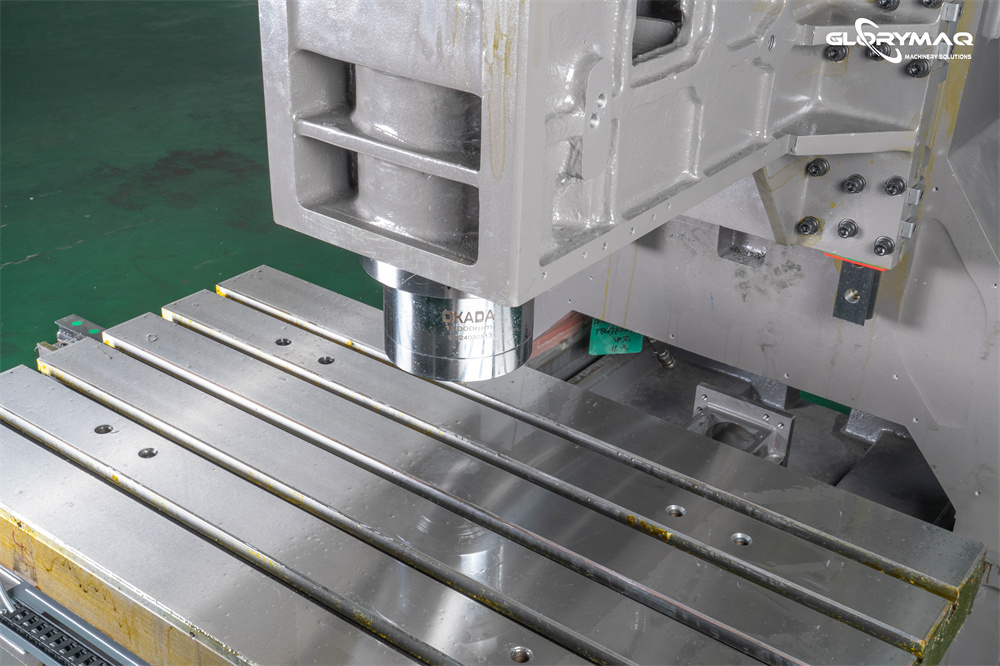

Pracovní stůl
-
Rozměr stolu: 1000 × 550 mm
-
T-drážky: 5 × 18 mm
-
Maximální zatížení stolu: 500 kg
Vřeteno
-
Kužel vřetena: BT40 / ISO40
-
Otáčky vřetena: 10 000 nebo 12 000 ot/min
-
Výkon motoru vřetena: 7,5 kW
-
možnost konfigurace s vyšším výkonem dle požadavků zákazníka
-
-
Typ pohonu: řemenový nebo přímý pohon (volitelně)
Posuvy a přesnost
-
Rychloposuv os X / Y / Z: 48 m/min
-
Přesnost polohování: ±0,005 mm / 300 mm
-
Opakovatelnost: ±0,005 mm
Nástrojový systém
-

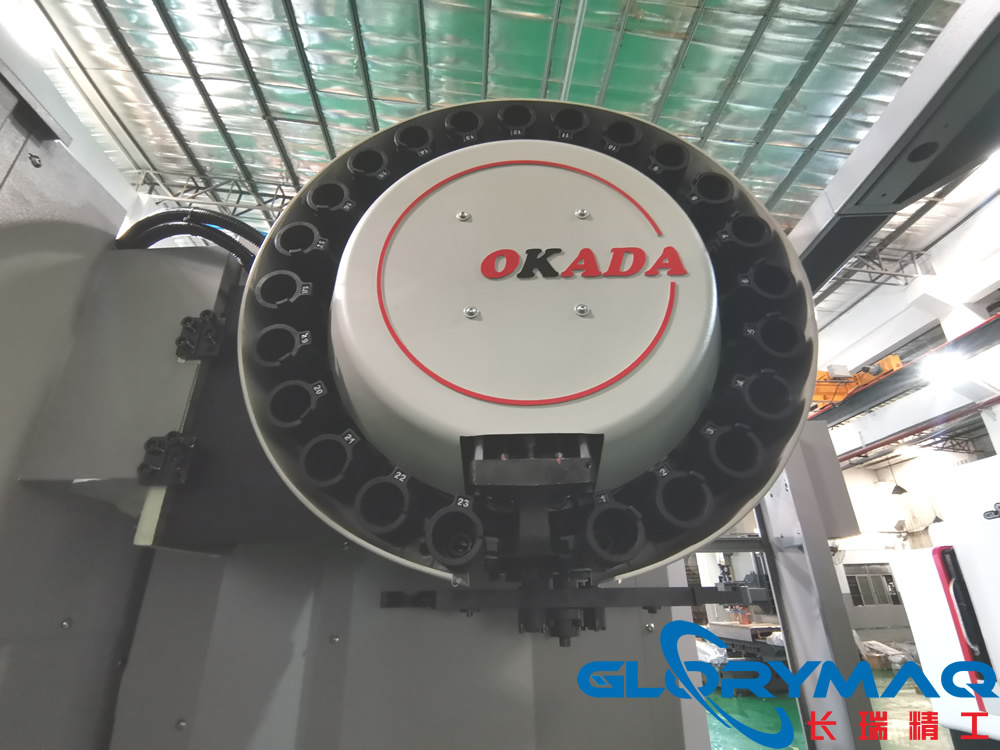

Automatická výměna nástrojů: 24 pozic
-
Maximální hmotnost nástroje: 15 kg
-
Maximální délka nástroje: 300 mm
-
Maximální průměr nástroje:
-
plná pozice: 80 mm
-
volná pozice: 200 mm
-
Řídicí systém a pohony
-
Řídicí systémy: Siemens / Fanuc / Mitsubishi / další dle konfigurace
-
Lineární vedení: HIWIN / PMI
-
Kuličkové šrouby: osy X / Y / Z
Konstrukční parametry
-
Hmotnost stroje: cca 5 100 kg
-
Rozměry stroje (d × š × v): 2650 × 2270 × 2500 mm
Volitelná výbava a konfigurace
- Rotační 4-Osa
-
nástrojová sonda
-
obrobková sonda
-
dopravník třísek
-
různé řídicí systémy dle požadavků zákazníka
-
připojení přes Ethernet
