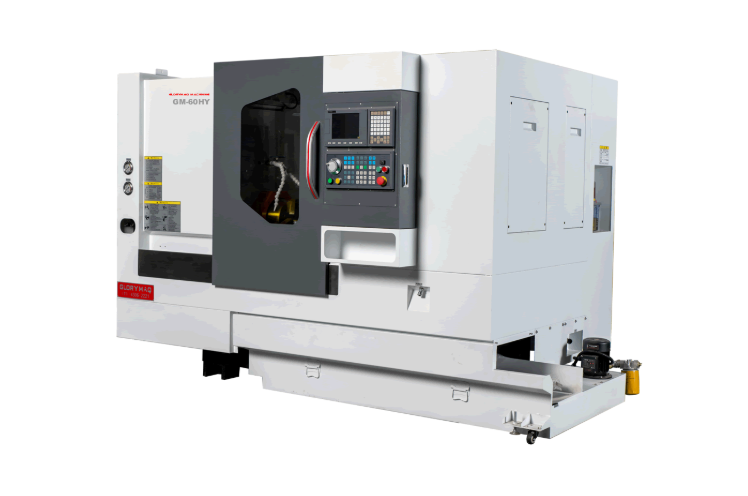

CNC soustruh Glorymaq GM-60HY se šikmým ložem

Komplexní obrábění s poháněnými nástroji a osou Y

Glorymaq GM-60HY je výkonný CNC soustruh se šikmým ložem, vybavený poháněnými nástroji a řízenou osou Y, určený pro přesné a efektivní obrábění rotačních dílů. Stroj umožňuje provádět soustružení, frézování, vrtání i závitování v jednom upnutí, čímž výrazně zvyšuje produktivitu a přesnost výroby.

Robustní konstrukce, stabilní vřetenový systém a přesné pojezdy os předurčují GM-60HY pro kusovou i sériovou výrobu technicky náročných dílů.

---

Klíčová technická specifikace

Vřeteno

• Typ vřetenové hlavy: A2-6 / A2-8

• Průměr otvoru vřetena: 65 / 75 / 102 mm

• Max. průměr tyče (průchod): 51 / 63 / 89 mm

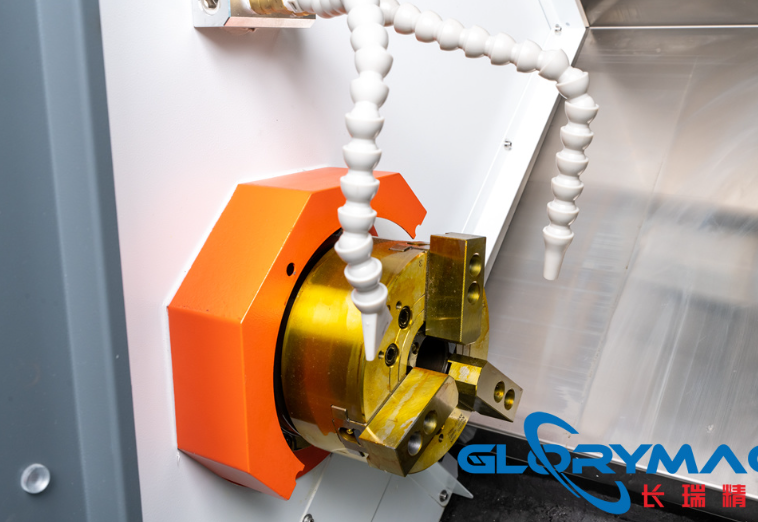

• Sklíčidlo: 8″ / 10″ / 12″

• Max. otáčky vřetena:

  • 3000 ot/min (A2-6)

  • 2000 ot/min (A2-8)

Obrábění

• Max. oběžný průměr nad ložem: cca 500 mm

• Max. průměr obrábění: cca 450 mm

• Max. délka obrábění: cca 600 mm

Pojezdy a posuvy

• Pojezdy os:

  • X: cca 260 mm

  • Z: cca 650 mm

  • Y: ±50 mm

• Rychloposuvy:

  • X/Z: až 25 m/min

Nástrojový systém

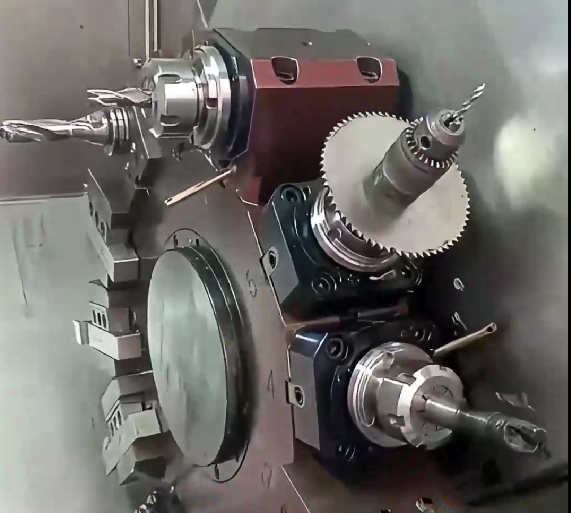

• Nástrojová hlava: Servo revolver 12 pozic

• Poháněné nástroje: ano

• Výkon poháněných nástrojů: cca 2,2 kW

Výkony a řízení

• Motor vřetena: 11–15 kW

• Řídicí systém: Siemens 828D / Fanuc / Syntec (česká lokalizace)

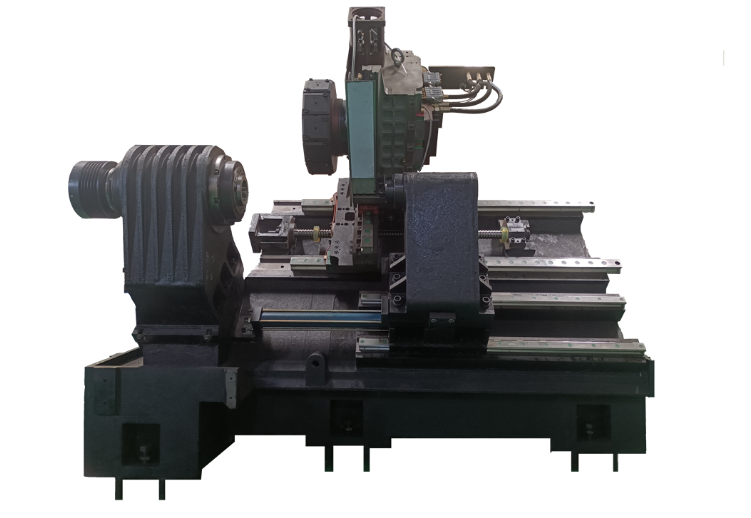

Koník a konstrukce

• Koník: MT-5, hydraulický

• Přesnost polohování: ±0,008 mm / 300 mm

• Hmotnost stroje: cca 5 500–6 000 kg

---

Výhody pro vaši výrobu

✅ Poháněné nástroje a osa Y – více operací v jednom upnutí
✅ Šikmé lože – vysoká tuhost a spolehlivý odvod třísek
✅ Servo revolver 12T – rychlá a přesná výměna nástrojů
✅ Stabilní konstrukce pro dlouhodobý provoz
✅ Vhodné pro kusovou i sériovou výrobu

---

Možnosti konfigurace na míru

• Podavač tyčí

• Automatické vyhazování obrobků

• Měřicí a nástrojové sondy

• Renishaw, Marposs a další systémy
