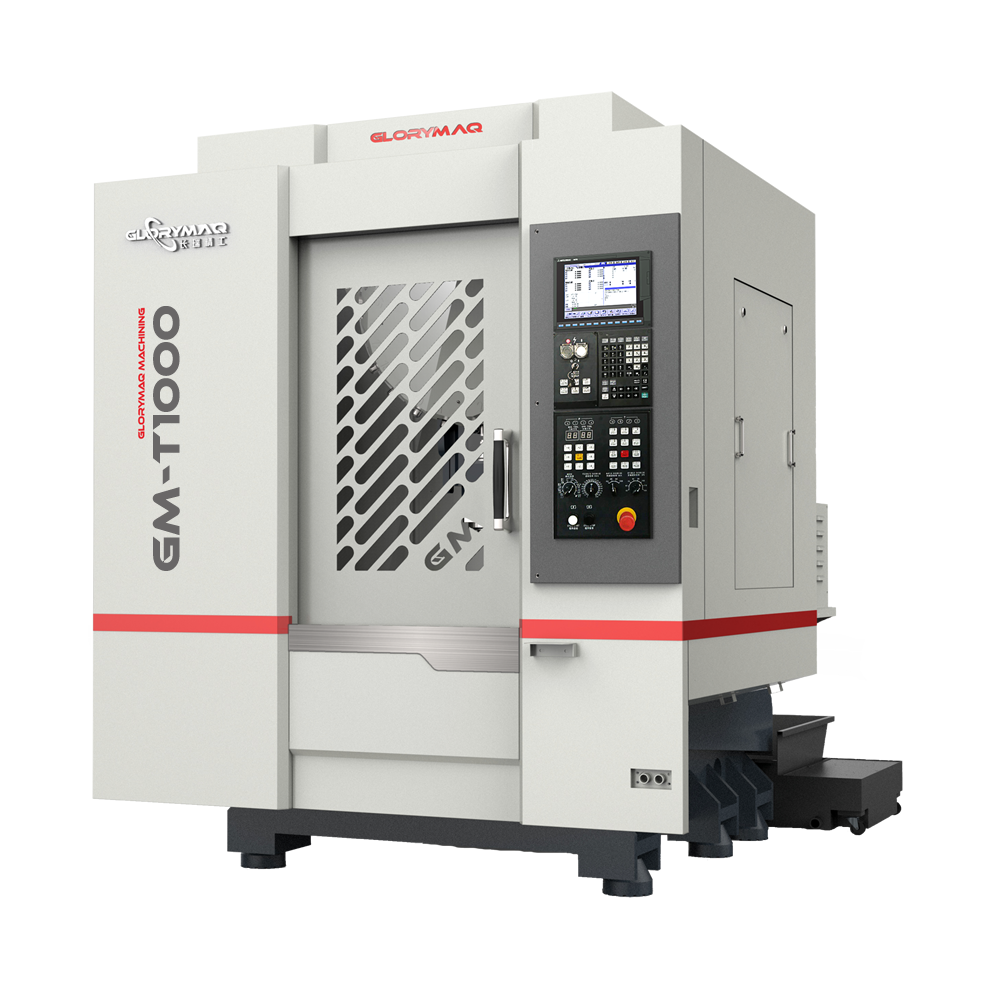

Vrtací a závitovací stroj GM-T1000
CNC vrtací a závitovací stroj GM-T1000 je navržen pro rychlé, přesné a stabilní vrtání, vyvrtávání a závitování v různých výrobních aplikacích. Díky robustní šestibodové konstrukci s vysokou tuhostí a rychlému servo nástrojovému zásobníku poskytuje stroj vysokou spolehlivost a efektivitu i při dlouhodobém provozu. GM-T1000 je ideální volbou pro výrobu dílců s vysokou hustotou otvorů a tam, kde je kladen důraz na přesnost a produktivitu.
Konstrukce a výkon
Stroj je vybaven zesílenou základovou konstrukcí navrženou pro snížení vibrací a zvýšení stability během obrábění. Přímý pohon vřetena minimalizuje ztrátu výkonu a zvyšuje přesnost obrábění, zatímco rychlá automatická výměna nástrojů snižuje neproduktivní časy. Kompletně uzavřený kryt podporuje čistý a bezpečný provoz s efektivním odstraňováním třísek.
Klíčové technické parametry
-
Pracovní rozsah os (X/Y/Z): 1100 × 500 × 330 mm
-
Vzdálenost od čela vřetena k pracovní ploše: 150–480 mm
-
Rozměr stolu: 1100 × 500 mm
-
T-drážky: 18T × 5 × 100 mm
-
Maximální zatížení stolu: 350 kg
-
Vřeteno – upínání: BT30
-
Otáčky vřetena: až 20 000 rpm
-
Výkon vřetenového motoru: 5,5 kW
-
Pohon os (X/Y/Z): Direct drive (přímý pohon)
-
Lineární vedení (X/Y/Z): 35 mm
-
Kuličkové šrouby (X/Y/Z): 32 × 16 mm
-
Rychloposuv (X/Y/Z): 36 m/min
-
Přesnost polohování: ±0,008 mm / 300 mm
-
Opakovatelná přesnost: ±0,008 mm / 300 mm
-
Automatická výměna nástrojů: servo/arm-type systém, 21 nástrojů
-
Maximální hmotnost nástroje: 8 kg
-
Maximální délka nástroje: 200 mm
-
Rozměry stroje (V × Š × H): cca 2500 × 2350 × 2350 mm
-
Hmotnost stroje: cca 4100 kg
Možnosti konfigurace
Stroj lze vybavit různými řídicími systémy podle výrobních požadavků.
Vlastnosti a použití
GM-T1000 je ideální pro vrtání, vyvrtávání a závitování dílců se střední až vysokou hustotou otvorů, kde je požadována výkonnost, přesnost a opakovatelnost. Díky robustní konstrukci a vysoké stabilitě dosahuje vynikajících výsledků i při dlouhých výrobních cyklech. Stroj nachází uplatnění v aplikacích jako jsou 3C elektronika, telekomunikace, přesné formy, zdravotnické komponenty a další technologicky náročné dílce.
