Model PG-1625
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 20-42 | 20-42 |
| Maximální otáčky (ot/min) | 220 | 220 |
| Kroutící moment (NM) | 42 | 30 |
| Strojní výsuv (mm) | 22 | 22 |
| Výkon pneumatický motor (HP) | - | 0,55 |
| Spotřeba vzduchu (CFM) | - | 18-20 |
| Tlak vzduchu (PAR(PSI)) | - | 6(90) |
| Připojení vzduchové hadice (BSP) | - | 1/2" |
| Výkon elektrického motoru (WATT) | 850 | - |
| Elektrické připojení (VOLT) | 220/110 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 75 |
| Váha stroje (Kg.) | 5,8 | 5 |

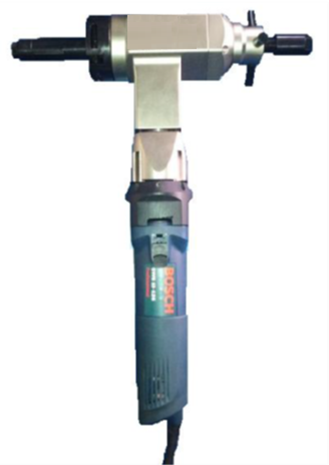

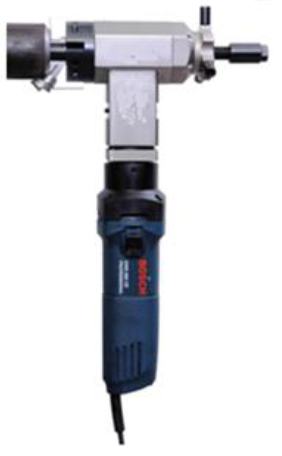

Elektrická

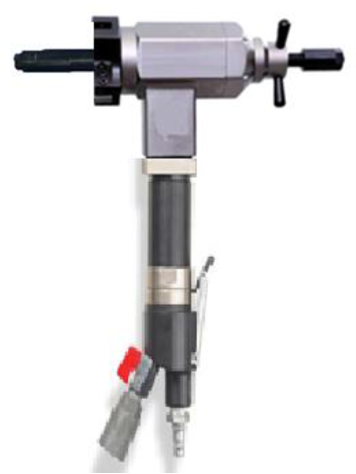

Pneumatická
Model PG-3000
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 28-76 | 28-76 |
| Maximální otáčky (ot/min) | 80 | 115 |
| Kroutící moment (NM) | 80 | 55 |
| Strojní výsuv (mm) | 40 | 40 |
| Výkon pneumatický motor (HP) | - | 0,72 |
| Spotřeba vzduchu (CFM) | - | 35-40 |
| Tlak vzduchu (PAR(PSI)) | - | 6 (90) |
| Připojení vzduchové hadice (BSP) | - | 1/2" |
| Výkon elektrického motoru (WATT) | 1000 | - |
| Elektrické připojení (VOLT) | 220/110 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 78 |
| Váha stroje (Kg.) | 9,8 | 8,5 |

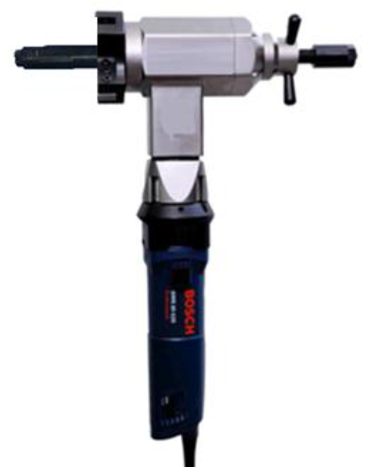

Elektrická

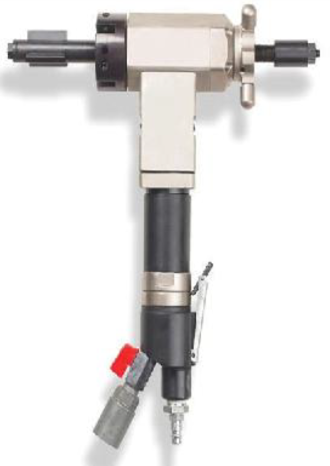

Pneumatická
Model PG-4000
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 35-108 | 35-108 |
| Maximální otáčky (ot/min) | 80 | 70 |
| Kroutící moment (NM) | 145 | 140 |
| Strojní výsuv (mm) | 40 | 40 |
| Výkon pneumatický motor (HP) | - | 1,35 |
| Spotřeba vzduchu (CFM) | - | 55-60 |
| Tlak vzduchu (PAR(PSI)) | - | 6 (90) |
| Připojení vzduchové hadice (BSP) | - | 1/2" |
| Výkon elektrického motoru (WATT) | 1000 | - |
| Elektrické připojení (VOLT) | 220/110 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 75 |
| Váha stroje (Kg.) | 10,5 | 9,5 |
Elektrická

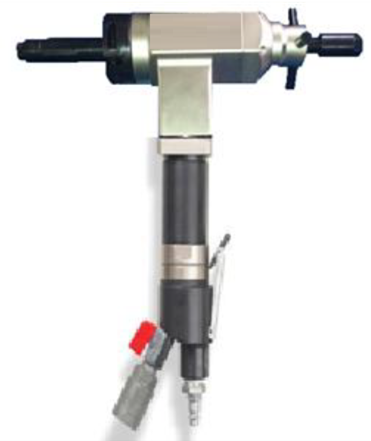

PneumatickáModel PG-8000
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 49-203 | 49-203 |
| Maximální otáčky (ot/min) | 35 | 50 |
| Kroutící moment (NM) | 265 | 252 |
| Strojní výsuv (mm) | 40 | 40 |
| Výkon pneumatický motor (HP) | - | 1,85 |
| Spotřeba vzduchu (CFM) | - | 62-65 |
| Tlak vzduchu (PAR(PSI)) | - | 6 (90) |
| Připojení vzduchové hadice (BSP) | - | 1/2" |
| Výkon elektrického motoru (WATT) | 1100 | - |
| Elektrické připojení (VOLT) | 220/110 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 75 |
| Váha stroje (Kg.) | 26 | 24,5 |
Elektrická

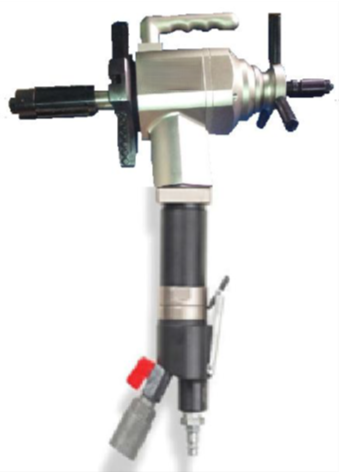

PneumatickáModel PG-12000
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 100-306 | 100-306 |
| Maximální otáčky (ot/min) | 30 | 35 |
| Kroutící moment (NM) | 232 | 185 |
| Strojní výsuv (mm) | 50 | 50 |
| Výkon pneumatický motor (HP) | - | 1,85 |
| Spotřeba vzduchu (CFM) | - | 65-70 |
| Tlak vzduchu (PAR(PSI)) | - | 6 (90) |
| Připojení vzduchové hadice (BSP) | - | 3/4" |
| Výkon elektrického motoru (WATT) | 1100 | - |
| Elektrické připojení (VOLT) | 220/110 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 75 |
| Váha stroje (Kg.) | 43,5 | 42,5 |
Elektrická

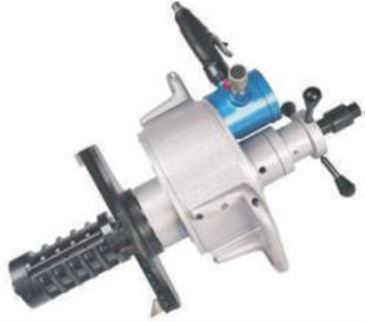

PneumatickáModel PG-24000
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 180-600 | 180-600 |
| Maximální otáčky (ot/min) | 12 | 12 |
| Kroutící moment (NM) | - | - |
| Strojní výsuv (mm) | 50 | 50 |
| Výkon pneumatický motor (HP) | - | 1,85 |
| Spotřeba vzduchu (CFM) | - | 65-70 |
| Tlak vzduchu (PAR(PSI)) | - | 6 (90) |
| Připojení vzduchové hadice (BSP) | - | 3/4" |
| Výkon elektrického motoru (WATT) | 1100 | - |
| Elektrické připojení (VOLT) | 220/110 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 75 |
| Váha stroje (Kg.) | 250 | 250 |

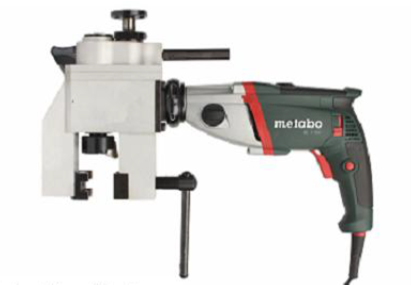

Model TPF-2
FM 14-53MM OD je ideální stroj pro úkosování trubek s uchycením kolem trubky. Pracovní rozsahy stroje jsou od vnějšího průměru 20 mm do průměru 63,5mm trubky. Je ideální pro všechny aplikace, kde je omezený prostor a nelze použít stroj s uchycením do trubky. Stroj TPF-2 má vysokou živostnost a je lehce použitelný.
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 20,0-63,5 | 20,0-63,5 |
| Maximální otáčky (ot/min) | 125 | 110 |
| Kroutící moment (NM) | 12 | 12 |
| Strojní výsuv (mm) | 25 | 25 |
| Výkon pneumatický motor (HP) | - | 1,00 |
| Spotřeba vzduchu (CFM) | - | 35-40 |
| Tlak vzduchu (PAR(PSI)) | - | 6 (90) |
| Připojení vzduchové hadice (BSP) | - | 1/2" |
| Výkon elektrického motoru (WATT) | 1300 | - |
| Elektrické připojení (VOLT) | 220/240 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 75 |
| Váha stroje (Kg.) | 10,5 | 9,5 |
Model TPF-3/O
FM 14-53MM OD je ideální stroj pro ukosování trubek s uchycením kolem trubky. Pracovní rozsahy stroje jsou od vnějšího průměru 20 mm do průměru 63,5mm trubky. Je ideální pro všechny aplikace, kde je omezený prostor a nelze použít stroj s uchycením do trubky. Stroj TPF-2 má vysokou živostnost a je lehce použitelný.
| Parametry | Elektrický | Pneumatický |
|---|---|---|
| Rozsah (MM) | 20,0-76,1 | 20,0-76,1 |
| Maximální otáčky (ot/min) | 110 | 70 |
| Kroutící moment (NM) | 12 | 12 |
| Strojní výsuv (mm) | 25 | 25 |
| Výkon pneumatický motor (HP) | - | 1,25 |
| Spotřeba vzduchu (CFM) | - | 35-40 |
| Tlak vzduchu (PAR(PSI)) | - | 6 (90) |
| Připojení vzduchové hadice (BSP) | - | 1/2" |
| Výkon elektrického motoru (WATT) | 1300 | - |
| Elektrické připojení (VOLT) | 220/240 | - |
| Frekvence (Hz) | 50 | - |
| Maximální hladina hluku (Db) | 75 | 75 |
| Váha stroje (Kg.) | 12,5 | 11,5 |
Rámová úkosovačka trubek TSF-100 – TFS-600
Nabízí všestrannost pro řezání a úkosování (v případě potřeby současně), lícování, zahloubení a O/D trubek (a nádob) téměř jakéhokoli průměru.
Lehké hliníkové tělo ukrývá ocelové vnitřní ozubené kolo běžící na pevných ložiskách, což zajišťuje ovladatelnost a přitom extrémní pevnost a odolnost.
Ve spojení se širokými tvrzenými upínacími patkami, se stroj snadno usazuje na trubku a umožňuje rychlou ovladatelnost a přitom velkou pevnost.
Řada nástrojů, pohonných jednotek a příslušenství vám umožní přizpůsobit stroj Vaší konkrétní práci.
| Model | Pracovní rozsah v palcích | Pracovní rozsah v mm |
|---|---|---|
| TSF-100 | 2–4” | 50.8–101.6 |
| TSF-150 | 3–6” | 76.2–152.4 |
| TSF-200 | 4–8” | 101.6–203.2 |
| TSF-250 | 5–10” | 127–254 |
| TSF-400 | 10–16” | 254–406.4 |
| TSF-450 | 12–18” | 304.8–457.2 |
| TSF-500 | 14–20” | 355.6–508 |
| TSF-600 | 18–24” | 457.2–609 |
Stojany na potrubí
Vlastnosti a výhody
- 11/8" čtvercová skříňová konstrukce
- Testované maximální zatížení je vhodné I pro velmi těžké potrubí - 1,585kg / 3,500lbs
- Skládací nohy umožňují snadné skladování a přepravu
- Ucelená řada 9 různých velikostí (71 - 122cm)
- Nezávisle testován
Potrubní svěrka
Trubkové svorky jsou nákladově efektivní metodou pro rychlé vyrovnání jedné velikosti potrubí. K dispozici jsou tři verze; ruční, ráčnové a hydraulické. Ty jsou k dispozici ve dvou stylech, buď „Tack“ nebo „No Tack“. Typ s příchytkami má rovné příčné tyče a před konečným svařováním se z trubky odstraní. Oblíbenější model bez přichycení má klenuté příčné tyče, které umožňují 90% obvodový svar bez odstranění svorky.
Rozsah ručních svorek: 4" - 24"
- Ruční klecové svěrky jsou k dispozici ve velikostech od 4 "- 24". Klecové objímky jsou navrženy k dosažení rychlého vyrovnání dvou kusů trubek před svařováním.
- Během svařování neustoupí
- Jednoduché a snadné použití
| SR.NO. | Model | Velikost potrubí | Hmotnost |
|---|---|---|---|
| 1 | TCC4 | 4" / 102 mm | 8.6 kg |
| 2 | TCC6 | 6" / 152 mm | 14.4 kg |
| 3 | TCC8 | 8" / 203 mm | 14.9 kg |
| 4 | TCC10 | 10" / 254 mm | 23 kg |
| 5 | TCC12 | 12" / 305 mm | 23.9 kg |
| 6 | TCC14 | 14" / 356 mm | 31.5 kg |
| 7 | TCC16 | 16" / 406 mm | 45.9 kg |
| 8 | TCC18 | 18" / 457 mm | 49.5 kg |
| 9 | TCC20 | 20" / 508 mm | 54 kg |
| 10 | TCC24 | 24" / 610 mm | 56.7 kg |
