GM-T600

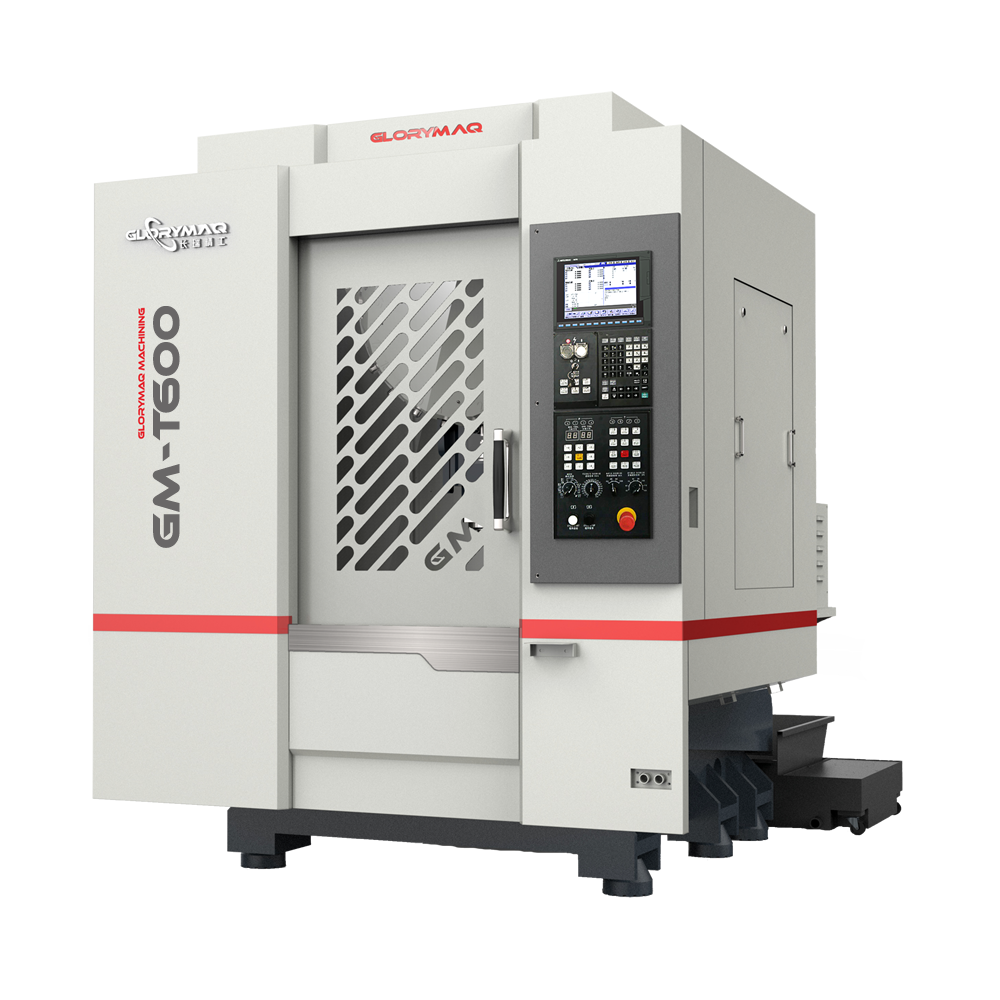

Vrtací a závitovací stroj GM-T600

CNC vrtací a závitovací stroj GM-T600 je navržen jako vysokorychlostní a přesný vertikální vrtací center-typ stroj pro efektivní vrtání, vyvrtávání a závitování. Díky robustní konstrukci se šestibodovou podporou a přímému pohonu vřetena zajišťuje vysokou tuhost, stabilitu a spolehlivost při opakovaných obráběcích operacích.

Konstrukce a výkon

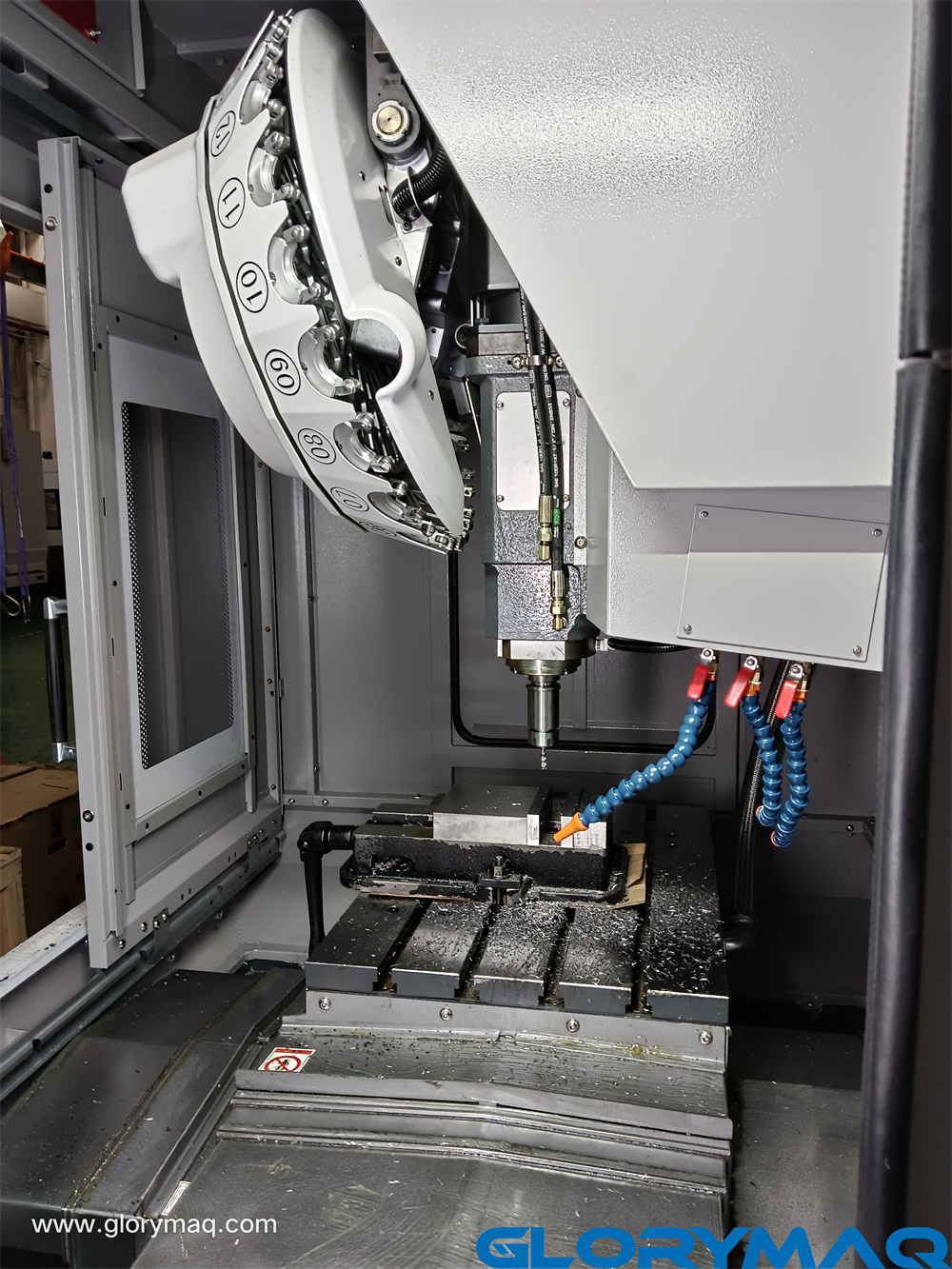

Stroj je vybaven pevnou základní konstrukcí se zesílenou tuhostí, což zlepšuje odolnost proti vibracím během obrábění. Přímý pohon vřetena a rychlý servo nástrojový zásobník minimalizují dobu neproduktivního běhu a zvyšují efektivitu výroby. Plně uzavřený kryt s funkcí odplachu třísek podporuje spolehlivý provoz a čistotu pracovního prostoru.

Klíčové technické parametry

Pojezdy os (X/Y/Z): 600 × 400 × 300 mm
Rozměr stolu: 700 × 420 mm
T-drážky: 3 × 14 × 125 mm
Max. zatížení stolu: 250 kg
Vzdálenost čela vřetena od pracovního stolu: 150–450 mm
Vřeteno – kužel: BT30
Otáčky vřetena: až 20 000 rpm
Výkon vřetenového motoru: 5,5 kW
Pohon tří os: přímý (direct drive)
Lineární vedení (X/Y/Z): 30 mm
Kuličkové šrouby (X/Y/Z): 28×16 / 28×16 / 32×16 mm
Rychloposuv (X/Y/Z): 48 m/min
Přesnost polohování: ±0,008 mm / 300 mm
Opakovaná přesnost: ±0,008 mm / 300 mm

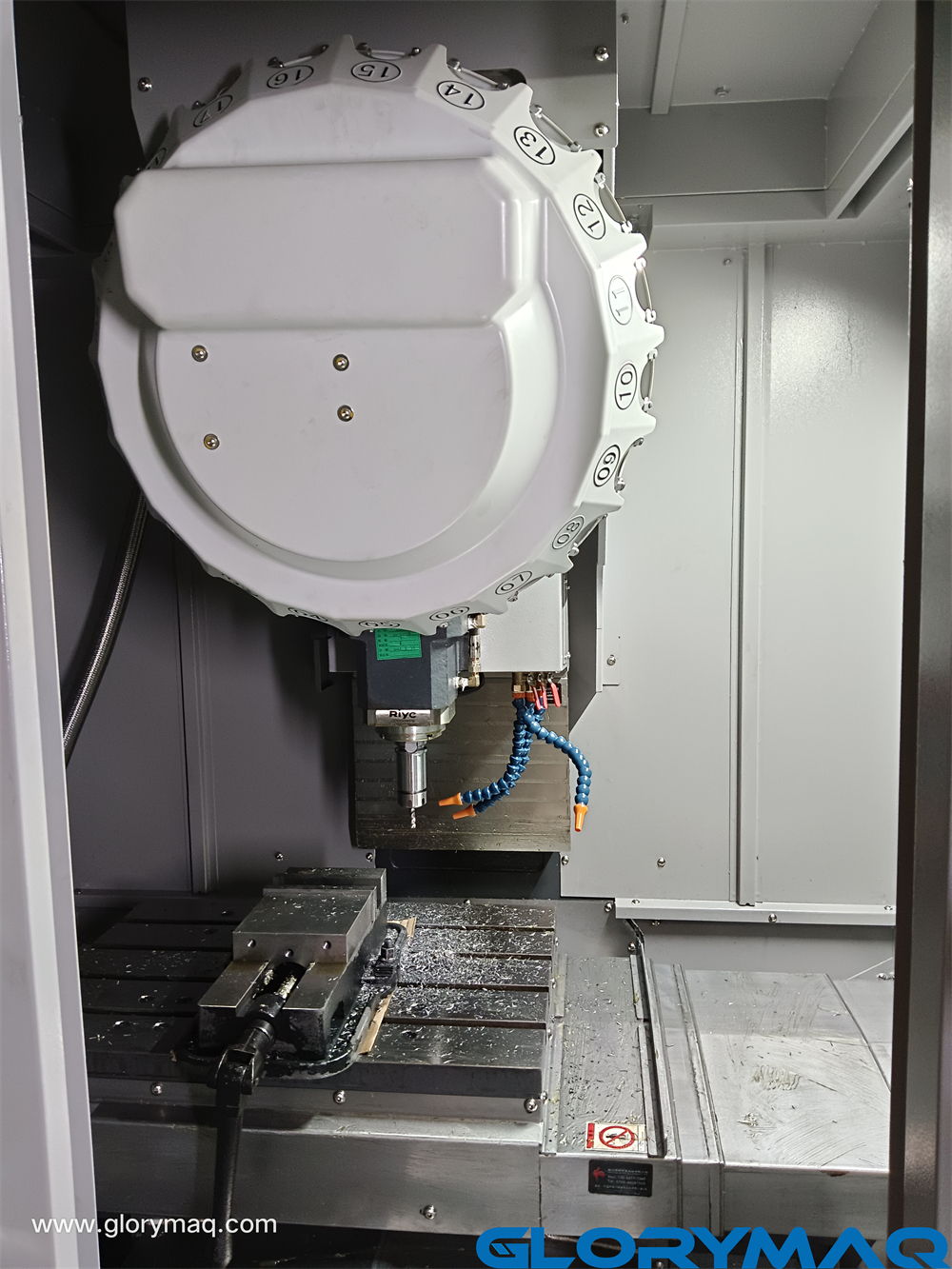

Automatická výměna nástrojů: arm-type/servo, kapacita 21 nástrojů
Max. hmotnost nástroje: 8 kg
Max. délka nástroje: 200 mm
Rozměry stroje: cca 1800 × 2000 × 2300 mm
Hmotnost stroje: cca 3 300 kg

Možnosti konfigurace

Stroj může být dodán s volitelnými řídicími systémy, jako jsou SIEMENS-828D, Mitsubishi M80B či Fanuc OI-MF Plus, podle požadavků na ovládání a integraci do výrobního prostředí.

Vlastnosti a použití

GM-T600 je vhodný pro vrtání, vyvrtávání a závitování v celé řadě materiálů a dílců, zejména tam, kde je požadována vysoká produktivita a opakovatelnost. Díky rychlému zásobníku nástrojů a vysoké tuhosti konstrukce je ideální pro výrobu komponentů s vyšší hustotou otvorů, například v 3C elektronice, telekomunikačním průmyslu nebo u přesných dílů pro strojírenské aplikace.
